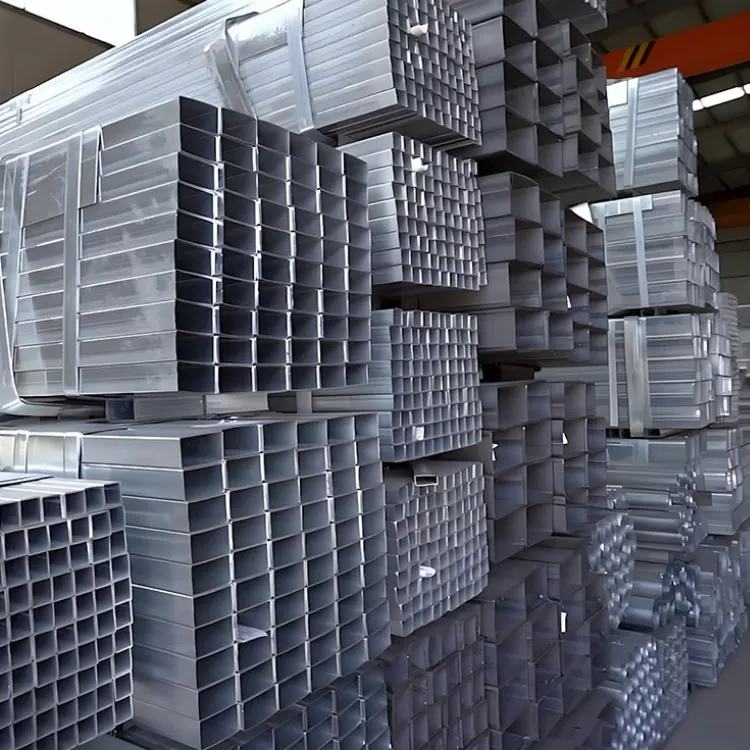

Tubo quadrado e retangularé amplamente utilizado quando engenheiros, fabricantes, empreiteiros e compradores industriais precisam de uma combinação de eficiência estrutural, geometria limpa, conveniência de fabricação e desempenho dimensional confiável. Seu design de seção fechada pode fornecer resistência útil à compressão e torção, enquanto suas faces planas simplificam a soldagem, o aparafusamento, o revestimento e a fixação de componentes. ASTM A500/A500M, por exemplo, cobre tubos estruturais de aço carbono soldados e sem costura formados a frio em formatos redondos, quadrados, retangulares e especiais para aplicações estruturais gerais. O tubo certo, entretanto, depende de mais do que as dimensões nominais. A espessura da parede, o tipo de aço, as condições de carga, o projeto da conexão, a exposição à corrosão, o processo de fabricação, as tolerâncias, o tratamento de superfície e os requisitos de inspeção influenciam o resultado final. Este guia explica esses fatores em termos práticos para que os compradores possam especificar tubos quadrados e retangulares com maior confiança.
Tubos quadrados e retangulares são seções ocas de aço formadas em perfis fechados. Um tubo quadrado possui quatro lados iguais, enquanto um tubo retangular possui dois lados mais longos e dois lados mais curtos. Ambas as configurações fornecem superfícies externas planas e uma seção transversal fechada, tornando-as úteis para membros estruturais, estruturas, suportes, máquinas, equipamentos de transporte, estruturas arquitetônicas e montagens fabricadas.
Na terminologia estrutural, esses produtos são frequentemente chamados de seções estruturais ocas, ou HSS. O Steel Tube Institute descreve o HSS como tubos de aço estrutural produzidos nas formas redonda, quadrada e retangular e observa seu uso em edifícios e outros produtos manufaturados. ASTM A500/A500M cobre tubos estruturais de aço carbono soldados e sem costura formados a frio nesses formatos para construção soldada, rebitada ou aparafusada e fins estruturais gerais.
O design oco é importante porque coloca o material em torno de um interior aberto, em vez de criar uma seção completamente sólida. Isto pode fornecer um equilíbrio útil entre o desempenho estrutural e o uso de materiais. Para os compradores, a vantagem prática é que um tubo devidamente especificado pode fornecer o desempenho necessário sem exigir automaticamente uma barra sólida ou um perfil estrutural muito mais pesado.
A geometria de um tubo afeta diretamente o seu comportamento sob carga. As seções quadradas e retangulares são perfis fechados, portanto suas paredes formam um perímetro contínuo. Esta geometria pode ser particularmente útil quando um componente sofre forças de compressão, flexão ou torção.
Para elementos comprimidos, a geometria da seção e a espessura da parede são críticas. Um tubo que pareça visualmente substancial pode não ter capacidade adequada se a parede for muito fina para a condição de carga exigida. Por outro lado, paredes desnecessariamente espessas podem aumentar o consumo de material, o peso de fabricação e o custo do projeto.
As seções fechadas também podem oferecer vantagens em aplicações de torção. O Steel Tube Institute observa que as seções fechadas de HSS são vantajosas para resistir a cargas de torção. A mesma fonte também destaca as características de alta resistência/peso do HSS e a área superficial relativamente baixa do HSS retangular e quadrado em comparação com algumas seções abertas de capacidade comparável.
O tamanho do tubo por si só não determina a adequação estrutural. Os engenheiros devem avaliar em conjunto a carga, o comprimento sem suporte, os detalhes da conexão, a esbeltez da parede, as propriedades do material, o método de fabricação e os requisitos de projeto aplicáveis.
Os dois perfis partilham muitas características, mas a sua geometria torna-os úteis em diferentes situações. O tubo quadrado tem dimensões iguais em ambas as direções principais, o que o torna conveniente quando uma estrutura precisa de uma geometria relativamente equilibrada. O tubo retangular fornece diferentes dimensões de seção, permitindo que os projetistas orientem a dimensão mais profunda de acordo com o requisito primário de flexão.
| Fator | Tubo Quadrado | Tubo Retangular |
|---|---|---|
| Geometria | Quatro lados iguais | Dois lados longos e dois lados curtos |
| Vantagem típica | Geometria equilibrada e enquadramento conveniente | Orientação eficiente para cargas direcionais |
| Fabricação | Faces planas simplificam muitas conexões | Faces planas permitem orientação e fixação flexíveis |
| Usos comuns | Armações, postes, suportes, estruturas de equipamentos | Vigas, quadros, chassis, racks, suportes estruturais |
A escolha entre os dois deve, portanto, basear-se na geometria real e no caminho da carga, em vez de simplesmente tratar uma forma como universalmente superior. Em muitos projetos, ambos os perfis podem ser usados juntos.
Muitos problemas de compra originam-se de especificações incompletas e não do próprio tubo. Uma solicitação como “tubo de aço quadrado” pode ser insuficiente para um fabricante porque não identifica as dimensões necessárias, espessura de parede, classe, padrão, condição de superfície, comprimento, tolerância ou quantidade.
Uma lista de verificação prática de compras deve incluir:
Para compras internacionais, é particularmente importante manter as dimensões, unidades, padrões e tolerâncias consistentes. Misturar requisitos métricos e imperiais sem identificar claramente as especificações aplicáveis pode criar mal-entendidos evitáveis.
A combinação de geometria de seção fechada e faces planas torna os tubos quadrados e retangulares adaptáveis a muitos ambientes industriais e de construção.
Colunas, pórticos, estruturas de cobertura, suportes, divisórias e estruturas metálicas arquitetônicas.
Estruturas de máquinas, bases de equipamentos, plataformas, proteções, racks e estruturas de suporte.
Componentes de chassis, reboques, equipamentos agrícolas e conjuntos estruturais fabricados.
Estruturas visíveis, entradas, coberturas, grades, divisórias e elementos de aço expostos.
As aplicações expostas arquitetonicamente podem se beneficiar das faces lisas e dos cantos arredondados comumente associados ao HSS. Estas características também podem simplificar a integração visual de membros estruturais em projetos contemporâneos.
Faces externas planas são uma das razões práticas pelas quais os tubos quadrados e retangulares são populares entre os fabricantes. Os componentes podem ser posicionados contra superfícies planas e a soldagem, perfuração, aparafusamento, corte e instalação de suporte podem muitas vezes ser planejadas com pontos de referência simples.
A geometria também suporta uma construção de moldura limpa. Por exemplo, dois tubos quadrados podem ser alinhados face a face ou em ângulos retos sem a necessidade de acomodar a superfície continuamente curva de um tubo redondo. O tubo retangular pode adicionalmente ser orientado de forma que seu lado mais profundo corresponda à direção estrutural desejada.
Contudo, a fabricação não deve ser tratada como uma questão puramente dimensional. A precisão do corte, o raio do canto, a espessura da parede, a qualidade da solda, a entrada de calor, a preparação da junta, o controle de distorção e a inspeção pós-fabricação podem influenciar a montagem final.
Antes da produção em massa, confirme as dimensões reais do tubo, a geometria dos cantos, as tolerâncias, o procedimento de soldagem e o projeto da conexão usando amostras representativas quando a montagem tiver requisitos dimensionais rígidos.
Tubos de aço usados ao ar livre ou em ambientes agressivos podem exigir proteção contra corrosão. O tratamento apropriado depende das condições de exposição, das expectativas de vida útil, dos requisitos de aparência, da sequência de fabricação e da estratégia de manutenção.
A preparação da superfície é tão importante quanto o próprio revestimento. Sujeira, óleo, carepa de laminação, umidade, respingos de solda e danos de fabricação podem afetar a adesão do revestimento e o desempenho a longo prazo. Os compradores devem, portanto, especificar o acabamento desejado e o padrão de preparação exigido, quando apropriado.
A qualidade consistente começa com a matéria-prima apropriada e continua através da formação, soldagem, dimensionamento, acabamento, inspeção e embalagem. Um tubo visualmente atraente não é necessariamente suficiente para uma aplicação de engenharia exigente.
| Área de Qualidade | O que verificar |
|---|---|
| Composição química | Conformidade com o grau de material especificado e padrão aplicável |
| Propriedades mecânicas | Resistência ao escoamento, resistência à tração, alongamento e outros requisitos especificados |
| Dimensões | Dimensões externas, espessura da parede, comprimento, retilineidade e tolerâncias |
| Qualidade de solda | Integridade da solda e conformidade com as especificações de fabricação relevantes |
| Superfície | Acabamento, condição do revestimento, proteção contra corrosão e defeitos visíveis |
| Documentação | Certificados de fábrica, relatórios de inspeção, rastreabilidade e registros de remessa quando necessário |
ASTM A500/A500M, por exemplo, inclui requisitos relacionados à composição química, fabricação, testes, inspeção e acabamento. A norma aplicável deve sempre ser confirmada em relação ao projeto específico, pois nem toda norma de tubos de aço se destina a todas as condições de serviço.
Uma especificação de compra forte reduz as lacunas de comunicação entre o comprador, o fabricante, a equipe de qualidade, o fornecedor de logística e o usuário final. Em vez de simplesmente indicar o nome do produto, forneça uma descrição técnica completa.
Exemplo de estrutura de especificação:
Produto: Tubo de aço quadrado e retangular
Formato: Quadrado/Retangular
Dimensões: Largura externa especificada × altura
Espessura da parede: Espessura especificada
Material: Grau de aço necessário
Padrão: Especificação ASTM / EN / JIS / GB aplicável
Comprimento: comprimento fixo ou padrão
Superfície: Preto/galvanizado/revestido
Inspeção: Certificados de teste e documentos de inspeção necessários
Embalagem: Embalado e protegido para remessa internacional
Este nível de detalhe é particularmente valioso para projetos OEM e pedidos repetidos. Uma vez confirmada e documentada uma especificação, as compras futuras podem basear-se na mesma referência técnica, em vez de depender de descrições informais de produtos.
O tubo quadrado possui quatro lados iguais, enquanto o tubo retangular possui duas dimensões laterais diferentes. A geometria retangular pode proporcionar mais flexibilidade quando um membro estrutural necessita de maior profundidade em uma direção.
Sim. Os padrões de tubos estruturais, como ASTM A500/A500M, abrangem especificamente tubos quadrados e retangulares de aço carbono para fins estruturais gerais e aplicações de construção. A adequação real depende do grau, dimensões, carga, conexões e requisitos de projeto aplicáveis.
Não necessariamente. O aumento da espessura da parede altera o peso, as propriedades da seção, os requisitos de fabricação e o custo. A espessura correta deve ser determinada a partir dos requisitos estruturais e de fabricação da aplicação.
Muitos tubos estruturais são fabricados como produtos soldados e podem ser incorporados em conjuntos fabricados utilizando procedimentos de soldagem apropriados. Os requisitos de soldagem devem ser estabelecidos de acordo com o material, espessura, projeto da junta, condições de serviço e normas aplicáveis.
Fornece formato do tubo, dimensões externas, espessura da parede, qualidade do material, padrão aplicável, comprimento, tratamento de superfície, quantidade, requisitos de inspeção, requisitos de embalagem e destino. Desenhos ou especificações técnicas são úteis para projetos customizados.
Dependendo das capacidades de produção do fabricante, dimensões, comprimentos, acabamentos de superfície, embalagem e requisitos relacionados à fabricação podem ser personalizados. Pedidos personalizados devem ser confirmados em relação à capacidade de produção, tolerâncias aplicáveis, quantidade mínima de pedido e requisitos técnicos.
O tubo quadrado e retangular combina um perfil estrutural fechado com superfícies planas práticas, tornando-o útil em construção, equipamentos industriais, estruturas metálicas arquitetônicas, transporte e montagens fabricadas. Seu desempenho depende da especificação completa e não apenas da forma. Dimensões, espessura da parede, qualidade do material, método de fabricação, condições de carga, conexões, proteção de superfície, inspeção e ambiente de aplicação devem ser considerados antes de um pedido ser finalizado.
Para os compradores, a abordagem mais eficaz é transformar os requisitos do projeto em especificações técnicas claras e trabalhar com um fornecedor capaz de manter dimensões, qualidade de material, controle de produção, documentação e embalagem consistentes.Vendas de aço Co. de Tianjin Shixinda, Ltd.pode apoiar compradores que procuram soluções de tubos quadrados e retangulares para diferentes requisitos industriais e estruturais, com especificações de produtos e acordos de fornecimento discutidos de acordo com as necessidades individuais do projeto.
Compartilhe suas dimensões necessárias, espessura de parede, classe de material, padrão, quantidade, tratamento de superfície e detalhes de aplicação com Tianjin Shixinda Steel Sales Co., Ltd. Uma especificação técnica clara pode ajudar a reduzir a incerteza de compra e tornar o processo de fornecimento mais eficiente.
Contate-nospara discutir seus requisitos de tubos quadrados e retangulares e solicitar um orçamento profissional.
