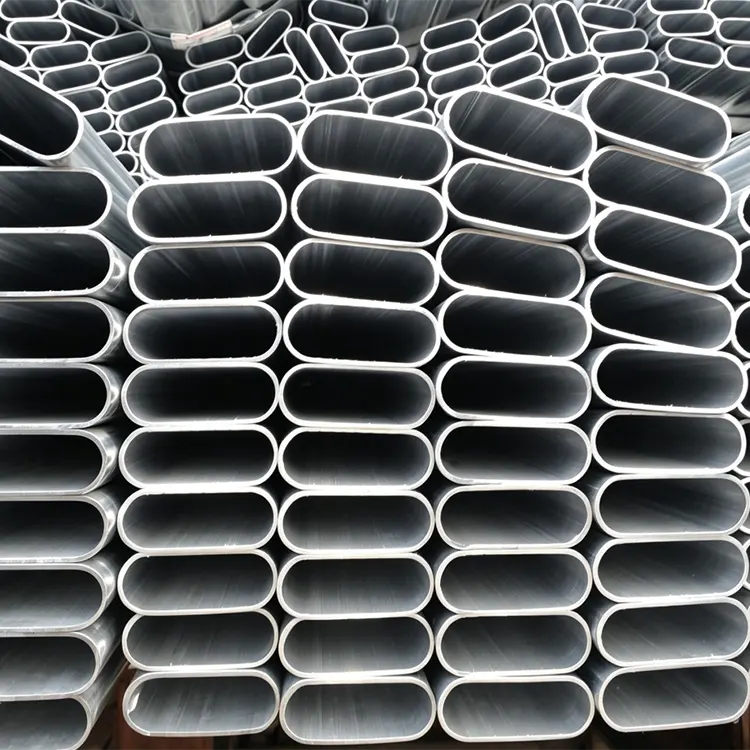

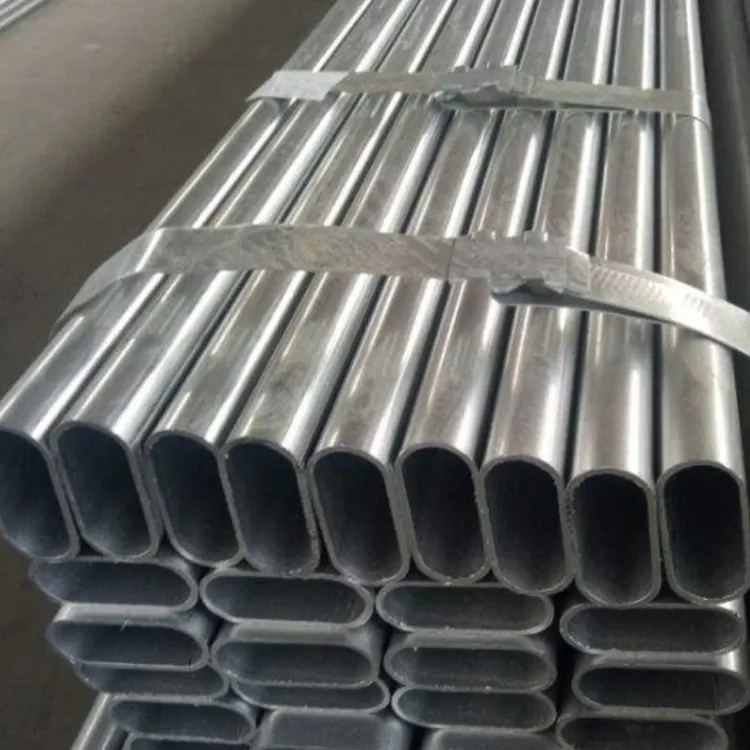

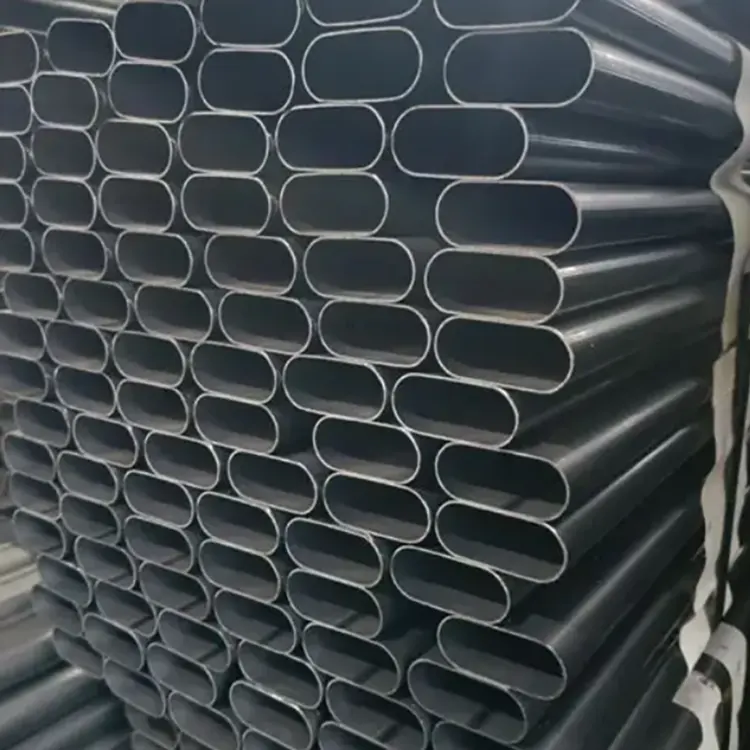

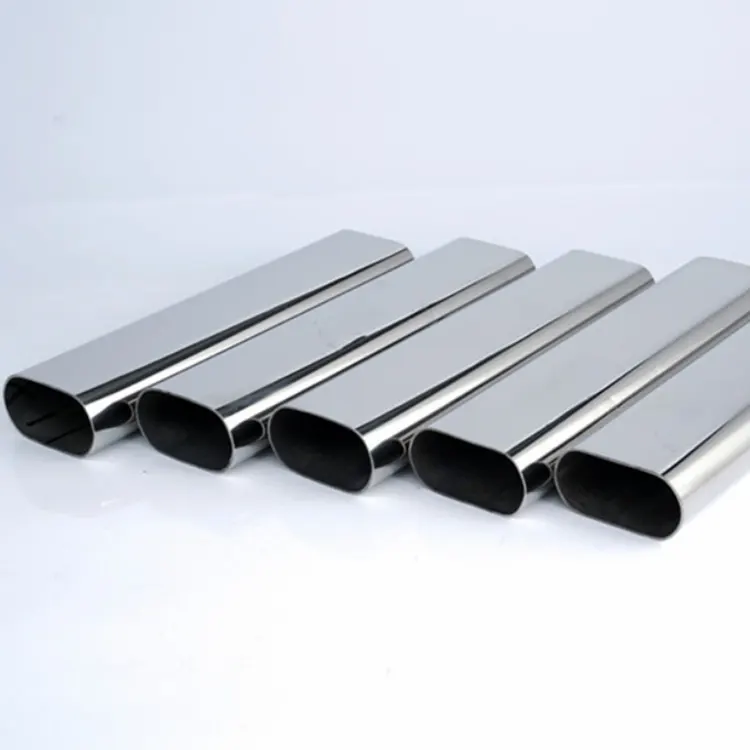

Tubo de aço oval

Os tubos de aço ovais fabricados pela fábrica da Shixinda são divididos em dois processos de conformação: soldagem de alta frequência e trefilação a frio sem costura. São adequados para diferentes cenários de utilização de cargas leves e pesadas; eles podem ser selecionados a partir de vários materiais de base, como aço carbono da série Q, aço inoxidável e liga de alumínio. Ao mesmo tempo, eles suportam vários tratamentos anticorrosivos e decorativos de superfície, como tubo descoberto, galvanização por imersão a quente, revestimento de plástico e polimento de trefilação. Eles são amplamente utilizados em galpões de estufas, guarda-corpos municipais, máquinas de precisão, estruturas de equipamentos e outros campos, equilibrando custo, resistência e estética de aparência.

Processo de formação

Tubos elípticos soldados de alta frequência: A tira de aço é laminada e soldada. Possui rápida velocidade de produção e alta relação custo-benefício, sendo amplamente utilizado em estufas e guarda-corpos;

Tubos elípticos sem costura estirados a frio: Os tubos circulares são extrudados para formar. Possuem alta precisão e sem costuras de solda. São utilizados em equipamentos de precisão e estruturas mecânicas;

Materiais principais: Aço carbono Q195/Q235/Q355 (mais comumente usado), aço inoxidável 304/316, liga de alumínio 6063;

Tratamento de superfície: Tubos nus enegrecidos, galvanização por imersão a quente, tiras galvanizadas, revestimento plástico, aço inoxidável polido e escovado.

Funções principais

De acordo com os cenários de aplicação, eles são divididos em quatro faixas funcionais principais:

Estrutura de suporte de carga para estufas agrícolas (aplicação principal e principal) - Substituindo os tubos redondos tradicionais como estrutura em arco das estufas, tem maior resistência à flexão vertical e pode suportar ventos fortes e neve, e é menos provável que desmorone em condições de grandes vãos;

Estrutura de proteção para decoração de edifícios - Corrimãos de escadas, guarda-corpos de pátio, grades de varanda, cercas paisagísticas, etc., com encaixe humano e design simples e elegante;

Estrutura de equipamentos leves - Equipamentos de ginástica, móveis de escritório, suportes fotovoltaicos, expositores, peças de máquinas agrícolas, etc., com a mesma resistência, utilizam menos materiais e possuem peso próprio mais leve;

Tubulações leves de fluido/ventilação - Tubulações de ventilação e exaustão de fumaça, troca de calor. A secção transversal simplificada tem menor resistência ao vento do que os tubos redondos, reduzindo o consumo de energia de ventilação.

Principais pontos de venda

1. Vantagens da estrutura mecânica

O desempenho anti-flexão direcional é excelente: sob a mesma área de seção transversal, a resistência anti-flexão vertical é 15% a 20% maior que a dos tubos redondos, tornando a estabilidade da estufa e do guarda-corpo mais forte e eliminando a necessidade de colunas verticais densas para grandes vãos;

A seção transversal é plana e economiza espaço: a espessura da direção estreita é pequena, o corrimão se ajusta ao corpo humano e a adesão do filme da estufa é alta, reduzindo o desgaste do filme;

Resistência à torção, não propensa a deformação, bom desempenho de processamento de dobra a frio, pode ser formada em estruturas de arco em forma de arco em uma única etapa, com alta eficiência de processamento.

2. Vantagens de resistência à corrosão e durabilidade

A espessura da camada galvanizada por imersão a quente é ≥ 65 μm, o teste de névoa salina neutra dura 720 horas, a vida útil externa é de 3 a 5 anos a mais do que os tubos pretos; Os danos à camada de zinco podem ser autoprotegidos pelo ânodo, retardando a ferrugem;

Os tubos elípticos revestidos de plástico são resistentes ao gás amônia, ácidos e álcalis e são adequados para estufas de criação e áreas industriais úmidas.

3. Vantagens de custo e leveza

Sob os mesmos requisitos de suporte de carga, os tubos elípticos usam menos material do que os tubos quadrados e os tubos redondos de paredes espessas, reduzindo os custos gerais de aquisição e transporte; O peso próprio é leve, facilitando a construção de estufas e a instalação no local.

4. Aparência e experiência de uso

A linha de fluxo do arco circular não tem bordas, o corrimão é confortável de segurar e tem menos probabilidade de sofrer pancadas; A aparência moderna e simples é superior aos tubos redondos em efeitos de decoração municipal e doméstica;

As costuras de solda são planas e lisas, a superfície é lisa, a adesão da pintura em spray / revestimento em spray é forte e a renovação posterior é simples.

5. Forte adaptabilidade

Pode ser cortado, soldado, perfurado e dobrado, suportando tamanho fixo padrão de 6 metros + personalização não padrão de 3 a 12 metros; As especificações completas estão em estoque e a produção pode ser realizada para lotes pequenos e grandes.

Sistema de Especificação Básica

1. Regras de anotação de dimensão

Formato uniforme: Eixo longo (mm) × Eixo curto (mm) × Espessura da parede (mm), exemplo: 30×60×2,0 (eixo curto 30, eixo longo 60, espessura da parede 2mm)

2. Dimensões da seção padrão principal (mm)

Tamanho pequeno (móveis/iluminação/expositor pequeno)

15×30, 20×40, 20×50

Tamanho médio (guarda-corpo / corrimão de escada / estufa de pequeno a médio porte)

25×50, 30×60, 30×70, 40×80 (modelo universal de corrimão)

Tamanho grande (estufa de grande extensão, estrutura de equipamento pesado)

30×100, 50×100, 60×112

3. Faixa de espessura de parede comum

Móveis leves/tubo decorativo: 0,8 ~ 1,5 mm

Estufas padrão, guarda-corpos comuns: 1,5 ~ 2,5 mm

Galpão resistente, estrutura industrial: 2,5 ~ 3,5 mm

4. Tabela de Resumo do Cenário Correspondente ao Material

Descrição do teste de desempenho

1. Teste de inspeção de solda: Inspeção ultrassônica completa das soldas no tubo de aço oval soldado de alta frequência. Não há soldas defeituosas ou rachaduras nas soldas; o tipo sem costura estirado a frio não possui soldas e possui propriedades superiores de resistência à tração e pressão em comparação com produtos de tubos soldados.

2. Testes mecânicos de flexão e compressão: Sob a mesma espessura de parede, a seção transversal elíptica tem uma distribuição de força uniforme e sua capacidade de resistir à deformação por flexão é melhor do que a do tubo circular. O suporte da estufa pode suportar cargas pesadas a longo prazo sem deformação.

3. Teste de resistência à corrosão do revestimento de zinco: O tubo elíptico galvanizado por imersão a quente passou no teste de névoa salina e a adesão do revestimento de zinco atende aos padrões. Não é propenso a enferrujar ou descascar quando usado ao ar livre e ao ar livre; o material do tubo revestido de plástico é resistente a ácidos e álcalis e aos raios ultravioleta.

4. Teste de precisão dimensional: O tubo elíptico sem costura trefilado a frio tem tolerância extremamente pequena para as dimensões de comprimento e diâmetro, e a seção transversal é regular, atendendo aos requisitos de precisão para montagem mecânica; as dimensões do tubo soldado são controladas dentro dos padrões da indústria.

5. Teste de resistência e impacto do material: O tubo elíptico de aço de alto carbono Q355 tem forte resistência ao impacto e é menos propenso a rachaduras em ambientes de baixa temperatura; o material do tubo de aço inoxidável 304 é resistente à corrosão por vapor de água e é adequado para ambientes úmidos e químicos.

6. Teste de processamento de dobra: Tubos elípticos qualificados podem ser normalmente dobrados, perfurados e cortados para processamento, sem rachaduras ou depressões na parede do tubo e são adequados para vários requisitos de processamento secundário.
