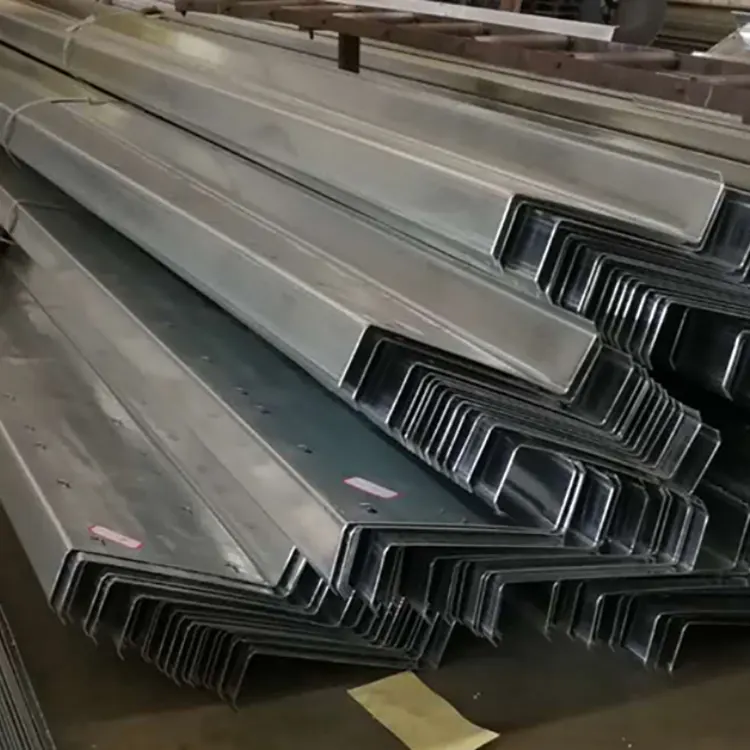

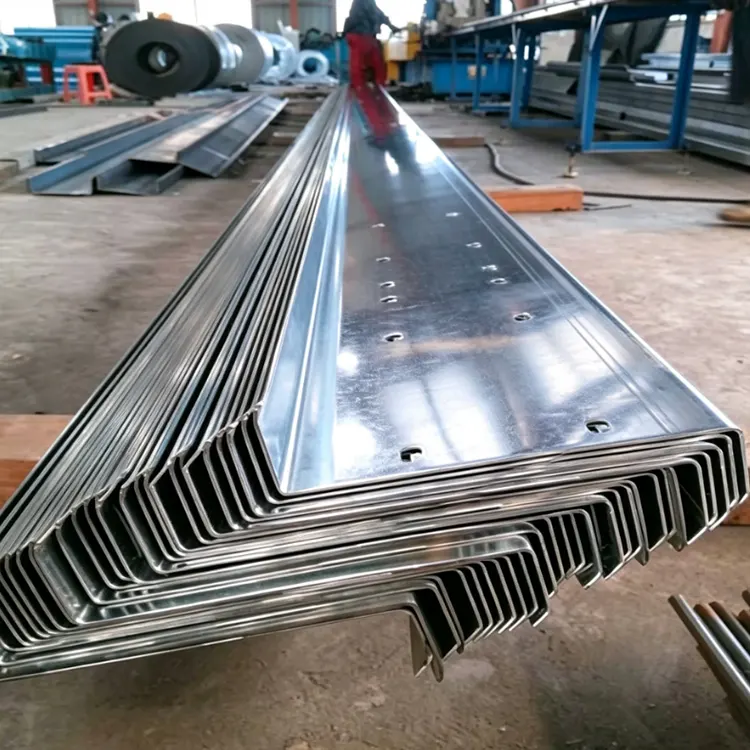

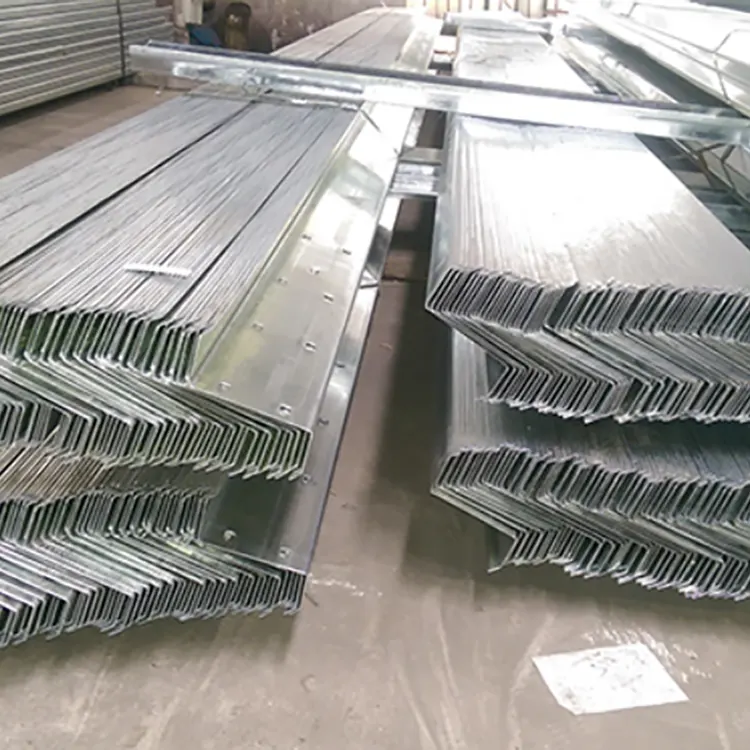

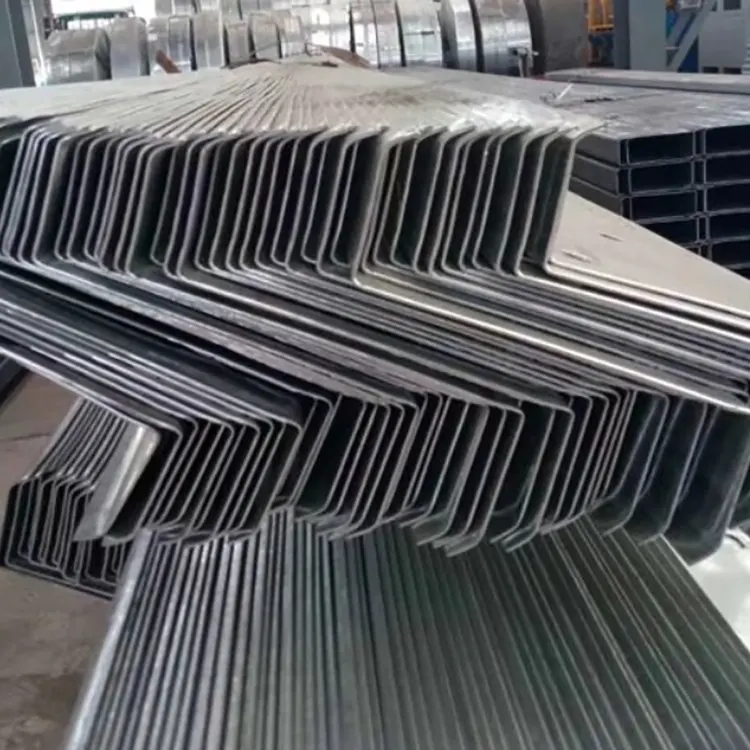

O canal Z de zinco, alumínio e magnésio da Shixinda tem uma superfície fundida com uma camada de proteção de liga ternária de zinco, alumínio e magnésio. É aprimorado com uma pequena quantidade de silício para melhorar o desempenho de adesão. Ele é combinado com passivação sem cromo instalada de fábrica e processos de revestimento resistentes a impressões digitais. Todo o processo é livre de substâncias nocivas do cromo hexavalente, atendendo aos padrões globais de exportação de proteção ambiental.
O produto adota uma estrutura transversal em forma de Z de junta bidirecional. Pode conseguir conexão longitudinal contínua e suporte de força do telhado. As bordas, cantos e posições dobradas da seção transversal possuem revestimentos uniformes e densos. Após dobramento a frio, perfuração, corte e outros processamentos, a camada protetora ainda permanece intacta. É um material principal de gabinete de estrutura de aço pré-fabricado de alta qualidade que substitui os tradicionais perfis galvanizados por imersão a quente.
Material base: aço estrutural de alta resistência S250GD/S350GD/S550GD;
Revestimento: liga ternária Zn-Al-Mg, proporção convencional: zinco 85% - 90%, alumínio 3% - 6%, magnésio 1,5% - 3%, com vestígios de silício adicionado para melhorar a adesão do revestimento;
Estrutura de formação: A seção padrão tem altura H × flange largo B × borda de flange pequena C × espessura da parede t, junta sobreposta bidirecional em forma de Z, pode ser emendada continuamente, diferente do aço em forma de C com junta sobreposta única;
Tratamento de superfície: O padrão de fábrica inclui passivação sem cromo + revestimento resistente a impressões digitais, ecologicamente correto sem cromo hexavalente.
1. Liga ternária autocura anticorrosão, proteção abrangente da seção transversal
2. Design leve de material de base de alta resistência, suporte de força estrutural mais científico
3. Processo de proteção ambiental sem cromo, compatível com conformidade de exportação global
4. Forte adaptabilidade de processamento, revestimento durável sem descascar
1. Requisitos do ambiente de armazenamento: O produto acabado deve ser colocado em uma área de armazenamento seca e ventilada. Evite acumulação de longo prazo e condições fechadas para evitar a condensação de umidade e a formação superficial de marcas de água de passivação, garantindo que a aparência e o desempenho anticorrosivo estejam intactos.
2. Normas de construção e instalação: Ao instalar o Canal Z de Zinco Alumínio Magnésio, recomenda-se a utilização de acessórios do mesmo material zinco-alumínio-magnésio para evitar corrosão eletroquímica causada pelo contato entre diferentes metais. Proibir estritamente batidas violentas, desgastando a camada protetora do perfil.
3. Adaptação às condições especiais de trabalho: Para cenários de corrosão severa, como ácidos fortes e álcalis fortes, é necessário informar com antecedência. Versões personalizadas de revestimento de liga espessa podem ser fornecidas para adaptação ao serviço de longo prazo em ambientes extremamente corrosivos.
4. Instruções de manutenção para fases posteriores: Os perfis zinco-alumínio-magnésio não necessitam de pintura anual para anticorrosão. A manutenção diária requer apenas a limpeza da poeira superficial. Não há custos pesados de operação e manutenção e elimina o problema de repetidas reformas e reparos de perfis tradicionais.
| Categoria de parâmetro | Item Técnico | Parâmetros detalhados e valores padrão | Explicação principal e cenários de aplicação |
| Especificação de dimensão de seção | Formato de marcação | Z H×B×C×t (Altura × Largura do Flange × Comprimento da curvatura da borda × Espessura da parede) | Padrão universal de marcação da indústria; O formato Z de volta dupla permite emenda contínua |
| Altura da seção H | 60/80/100/120/140/160/180/200/220/250/300mm | Gama completa de tamanhos padrão em estoque, alturas personalizadas não padronizadas disponíveis | |
| Largura do Flange B | 40/50/60/70/80/90/100mm | Largura padrão combinada com altura correspondente para tensão estrutural equilibrada | |
| Comprimento da curvatura da borda C | 10/15/20/25/30mm | Melhora a rigidez torcional da seção e evita deformações durante a instalação | |
| Espessura da Parede t | 1,2/1,5/1,8/2,0/2,3/2,5/2,75/3,0 mm | 1,5 ~ 2,5 mm para suportes solares; 2,5 ~ 3,0 mm para edifícios de fábricas de carga pesada | |
| Comprimento Padrão | Comprimento padrão: 6m, comprimentos personalizados de 3m a 12m disponíveis | Furos de montagem pré-perfurados opcionais para simplificar a construção no local | |
| Especificação Técnica de Revestimento | Composição do Revestimento Principal | Zn≈87%, Al≈5%, Mg≈2,5%, com vestígios de silício adicionado | Revestimento ternário de liga Zn-Al-Mg por imersão a quente com passivação ecológica sem cromo |
| Grau e peso do revestimento | ZM70: 70g/m² total em ambos os ladosZM120: 120g/m² total em ambos os ladosZM150: 150g/m² total em ambos os ladosZM275: 275g/m² total em ambos os lados | Classes industriais amplamente adotadas; ZM150 é igual ao revestimento galvanizado por imersão a quente GI275 em desempenho anticorrosivo | |
| Desempenho chave do revestimento | Resistência à névoa salina 5 a 10 vezes superior ao aço galvanizado por imersão a quente comum; função de auto-reparo de incisão | Forma automaticamente uma película passiva em superfícies cortadas ou perfuradas para evitar ferrugem nas seções | |
| Acabamento de superfície | Superfície natural brilhante de Zn-Al-Mg sem manchas; filme de passivação sem cromo anti-impressão digital | Sem cromo hexavalente, em conformidade com os padrões de exportação da UE, resistente a manchas e impressões digitais | |
| Especificação Mecânica do Substrato | Classe de aço | S250GD+ZM, S350GD+ZM, S550GD+ZM | Substratos de aço estrutural de padrão nacional com revestimento de Zn-Al-Mg, classes totalmente de alta resistência opcionais |
| Força de rendimento | S250GD: ≥250MPaS350GD: ≥350MPaS550GD: ≥550MPa | Substrato de alta resistência atinge alta capacidade de carga com parede fina e baixa deflexão para estruturas de longo vão | |
| Resistência à tracção | S250GD: 330~450MPaS350GD: 420~520MPaS550GD: 600~700MPa | Atende aos requisitos mecânicos de aço estrutural para todos os níveis de carga | |
| Taxa de alongamento | S250GD: ≥22%S350GD: ≥18%S550GD: ≥12% | Garante excelente desempenho de conformação a frio; sem descascamento ou pó após dobramento de 180° | |
| Padrões de processamento e conformidade | Padrões Aplicáveis | GB/T 33243 (China), EN 10346 (UE), JIS G3323 (Japão), ASTM A1046M (EUA) | Em conformidade com os principais padrões nacionais e internacionais, aplicáveis a todos os projetos de exportação |
| Tecnologia de Processamento | Formação de rolo a frio, puncionamento, corte a plasma, conexão de parafuso disponível | Pré-fabricado na fábrica, sem necessidade de tratamento anticorrosivo secundário no local | |
| Padrão de embalagem | Papel impermeável interno + agrupamento de tiras de aço, pacote à prova de umidade e à prova de ferrugem de grau de exportação | Evita eficazmente a ferrugem do revestimento durante o transporte doméstico e marítimo de longa distância |

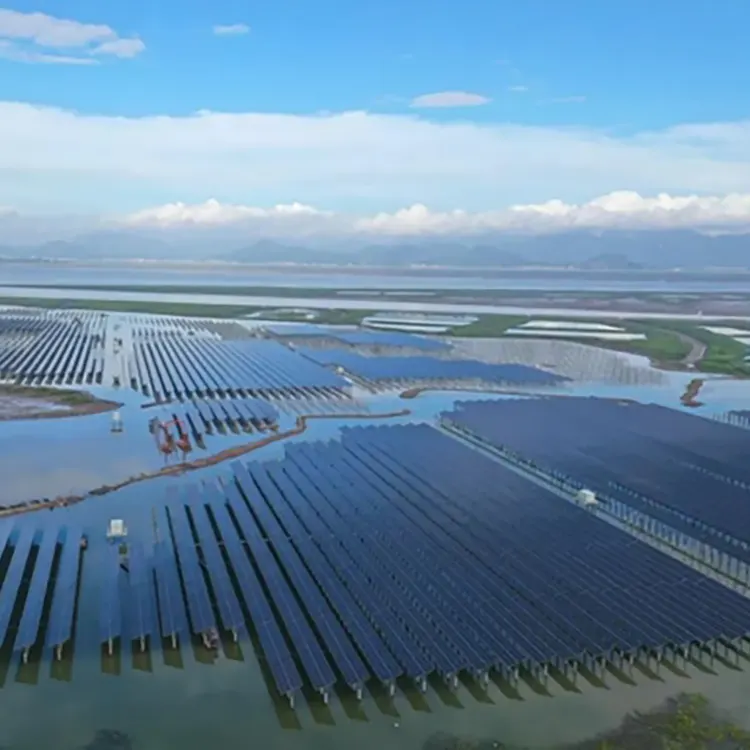

Projeto de sinergia de energia pesqueira costeira offshore de 258 MW em Haixing, província de Hebei
Meio Ambiente: Lodaçais costeiros, alta névoa salina, alta umidade e erosão constante pela umidade da água do mar.
Material: Z140×50×20×2,0 Zinco-Alumínio-Magnésio Aço tipo Z, revestimento ZM150, material base S350GD.
Principais pontos problemáticos: Os suportes galvanizados por imersão a quente comuns corroem nas bordas cortadas dentro de 3 a 5 anos e o custo de manutenção é extremamente alto.
Vantagens da seleção: Bordas cortadas em zinco-alumínio-magnésio auto-reparáveis, a resistência à névoa salina é 6 vezes maior que a galvanização comum; As juntas de aço tipo Z são continuamente submetidas à força, as distâncias de grandes vãos reduzem as vigas principais e o uso geral de aço é reduzido em 18%; O ciclo da usina de energia de 25 anos não requer remoção de ferrugem secundária e pintura
Feedback do cliente: Anteriormente, usávamos suportes comuns galvanizados por imersão a quente. Após 3 anos de produção, as bordas cortadas dos suportes estavam muito enferrujadas e todos os anos tínhamos que gastar dinheiro na remoção de ferrugem e pintura. Após a substituição pelo aço tipo Z Shixinda Zinco-Alumínio-Magnésio, não houve necessidade de tratamento anticorrosivo adicional durante o corte e perfuração no local. Após 5 anos de produção, não havia manchas de ferrugem na seção transversal e a durabilidade em ambiente de névoa salina foi significativamente maior. Os custos de operação e manutenção da central eléctrica foram reduzidos directamente em mais de metade.
A1: Ele usa um revestimento autocurativo de liga ternária de zinco-alumínio-magnésio, que é livre de cromo e ecologicamente correto, dobrando a vida útil anticorrosiva. As bordas cortadas podem prevenir automaticamente a ferrugem e seu desempenho excede em muito o dos produtos galvanizados comuns.
A2: É adequado para ambientes especiais, como criação e cadeia de frio, e é resistente à corrosão por amônia. Não produzirá restos de ferrugem que poluem o local e os bens.
A3: Toda a série possui um processo de passivação sem cromo, que está em conformidade com os padrões ambientais internacionais e pode passar facilmente pela aceitação alfandegária e de engenharia.
A4: O revestimento possui adesão extremamente forte. Dobrar, perfurar e cortar não descascarão o revestimento. O desempenho anticorrosivo permanece inalterado após o processamento.
A5: O material base de alta resistência pode substituir materiais grossos por outros mais finos, reduzindo efetivamente a carga do telhado e alcançando um efeito geral de leveza significativo.
A6: Ele suporta perfuração precisa, comprimento fixo em tamanho real e processamento final, atendendo totalmente aos requisitos dos desenhos de construção.
A7: Não há necessidade de pintura e reforma regulares. Uma vez instalado, ele não necessita de manutenção a longo prazo, reduzindo significativamente os custos de operação e manutenção de engenharia.
