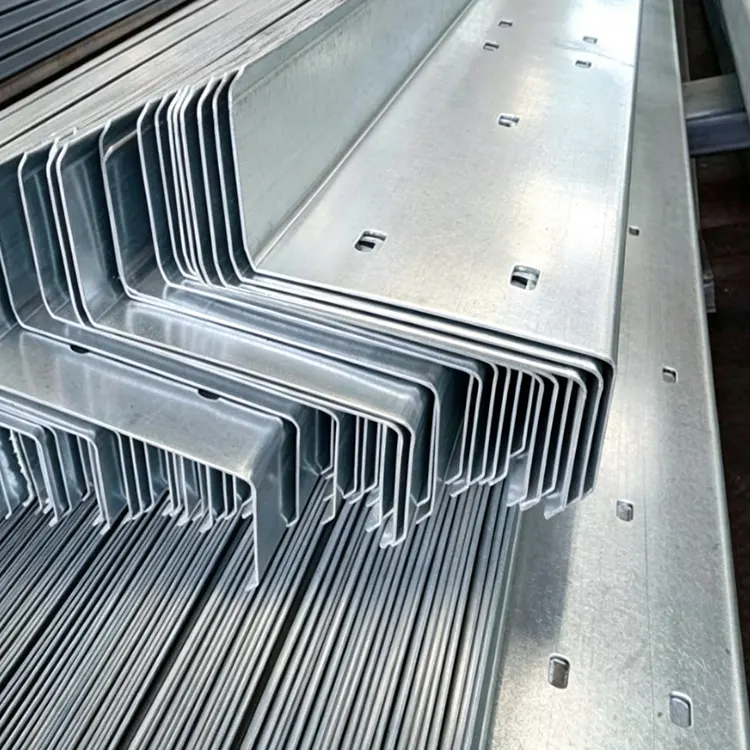

Comparado ao aço convencional em forma de C, o flange do canal Z galvanizado por imersão a quente da Shixinda é equipado com uma borda inclinada de conexão. Pode ser sobreposto perfeitamente em telhados altos e baixos, formando um conjunto de suporte de carga contínuo para toda a treliça do telhado, distribuindo eficazmente as diversas cargas do telhado.
Todo o processo de produção é mecanizado e padronizado, com rigorosas tolerâncias dimensionais de acordo com os padrões europeus e nacionais. A espessura da camada de galvanização é uniforme, sem problemas de revestimento incompleto ou descascamento. Não é propenso a enferrujar ou envelhecer quando usado em condições externas e ao ar livre de longo prazo. É amplamente utilizado em edifícios de fábricas de aço leve, galpões de armazenamento de energia fotovoltaica e sistemas de fechamento de edifícios de armazéns de grande escala, e é o material de suporte de carga preferido para projetos de telhados com grandes inclinações.
|
Categoria de parâmetro |
Detalhes da especificação/valor |
Observações e Padrões |
|
Série de modelos de seção |
100Z, 120Z, 140Z, 160Z, 180Z, 200Z, 220Z, 250Z, 300Z |
Modelos convencionais padrão, tamanhos não padronizados personalizáveis sob demanda |
|
Regra de marcação de seção |
Z160×60×20×2,5Explicação: 160 = Altura total da seção H; 60 = Largura do flange; 20 = Largura da ondulação da borda; 2,5 = Espessura do aço base |
Especificação de marcação uniforme para referência de desenho de engenharia |
|
Material Básico |
Padrão: aço estrutural de carbono Q235B Para cargas pesadas e regiões frias: aço de baixa liga Q355B de alta resistência |
Cumprir com GB/T 700, GB/T 1591 |
|
Faixa de espessura regular |
1,5 mm, 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm, 3,0 mm Placa espessada de 3,5 a 4,0 mm para teto de carga pesada |
A tolerância de espessura atende ao padrão nacional |
|
Parâmetro de galvanização por imersão a quente |
Acabamento galvanizado por imersão a quente Peso padrão do revestimento de zinco ≥275g/㎡Versão anticorrosiva aprimorada costeira ≥300g/㎡Espessura da camada de zinco: 60–120μm |
Excluída eletrogalvanização; o revestimento de zinco apresenta desempenho anticorrosivo de auto-reparo |
|
Faixa de comprimento fixo |
3–12 metros; tamanhos extralongos disponíveis através de junta sobreposta segmentada |
Comprimentos de corte personalizados para minimizar o desperdício de material no local |
|
Pré-fabricação padrão |

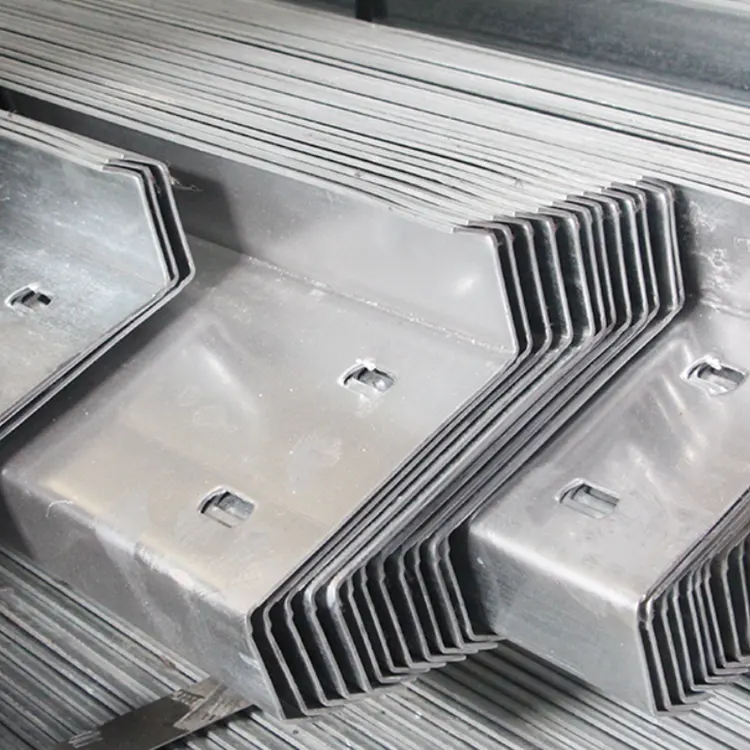

Perfuração integrada para furos de terça, furos de tirantes e furos de sobreposição final |
Posição de puncionamento e diâmetro do furo personalizáveis conforme desenhos |
|
Acessórios de suporte |
Tirantes, mangas, joelheiras e parafusos autoperfurantes galvanizados a quente correspondentes |
O mesmo revestimento antiferrugem para compatibilidade perfeita |
|
Padrões Nacionais Aplicáveis |
GB/T 6728 Seções de aço formadas a frioGB/T 13912 Revestimentos metálicos - Revestimentos galvanizados por imersão a quente em artigos fabricados de ferro e aço |
Totalmente compatível com os padrões nacionais, documentos de inspeção de qualidade rastreáveis |
Nosso canal Z galvanizado por imersão a quente é compatível com vários painéis fotovoltaicos de telhado inclinados. A estrutura empilhada aumenta a resistência geral à flexão e pode suportar de forma estável as cargas de painéis fotovoltaicos, neve e vento forte.
Como estrutura secundária de suporte de carga do telhado, ela fixa os painéis de aço coloridos do telhado e transmite uniformemente as cargas de vento e neve para as vigas principais da estrutura de aço.
Construa as vigas secundárias horizontais da parede do armazém, fixe as placas coloridas da parede e resista aos fortes impactos laterais do vento para garantir a estabilidade da estrutura da parede.
As asas inclinadas em forma de Z podem ser conectadas em vãos longos e curtos para resolver o problema de força fraca nos pontos de conexão dos telhados altos e baixos da fábrica e a tendência de deformação.
A camada galvanizada por imersão a quente é resistente ao gás amônia e à corrosão em ambientes úmidos, substituindo materiais pretos comuns e reduzindo significativamente o custo de manutenção e renovação posteriores.
Componentes padrão pré-fabricados, montagem de parafusos apenas no local, velocidade de construção rápida e reutilizáveis após desmontagem para uso secundário.
O medidor de espessura profissional realiza inspeções aleatórias no canal Z galvanizado por imersão a quente, com a espessura da camada de zinco atendendo aos padrões anticorrosivos externos de longo prazo.
Simular pressão de plena carga na cobertura, verificando o limite de flexão da estrutura de ligação contínua.
Teste contínuo de névoa salina neutra, simulando o ambiente hostil de uso externo em áreas costeiras com alta névoa salina.
Medição automática de altura, largura da asa, espessura da parede e ângulo de inclinação da conexão, controlando erros de processamento.
Análise espectral de cada lote de materiais básicos de tiras de aço para garantir a conformidade com os materiais Q235B/Q355B.
Simule condições de empilhamento no local, testando o desempenho anti-rasgo e antiderrapante na posição de conexão.
Adaptado para regiões frias do norte, não sujeito a fissuras e deformações em ambientes de baixas temperaturas.
Para telhados com inclinação superior a 1:10, o aço em forma de Z é o preferido, pois pode ser conectado e suportar continuamente a carga, resultando em melhor planicidade.
Pode ser usado de forma estável por mais de 15 anos em ambientes externos normais. Nas áreas costeiras, a camada galvanizada pode ser espessada para prolongar a vida útil.
Medidores regulares 6/9/12 estão disponíveis em estoque. Comprimentos, espessuras de parede e alturas especiais podem ser personalizados conforme necessário.
Relatórios de materiais, certificados de teste de galvanização e um conjunto completo de documentos de exportação estão disponíveis para apoiar o desembaraço aduaneiro no exterior.
A camada galvanizada pode ser espessada para aumentar a resistência à névoa salina, tornando-a adequada para fábricas de produtos químicos costeiros e docas.
A fábrica está equipada com equipamentos de corte e puncionamento, podendo ser pré-processados de acordo com os desenhos de construção.
Não há limite mínimo de pedido para as especificações de estoque. Perfis personalizados para grandes quantidades podem desfrutar de descontos de fábrica.
