Em comparação com perfis resistentes de seção grande, como aço em forma de H e aço em forma de I, a viga T de alta qualidade da Shixinda elimina projetos de seção transversal redundantes, tem um caminho de transmissão de força claro e concentrado e tem flexão mais direcionada e desempenho de resistência ao cisalhamento. Evita efetivamente os problemas de grandes folgas nas juntas, distribuição desigual de forças e fácil deformação em tipos de aço combinados tradicionais.
O aço em forma de T formado pela integração laminada a quente não apresenta tensão secundária de soldagem e a integridade estrutural geral é alta; o aço dividido em forma de T depende do processamento de material-mãe maduro, com seções regulares e dimensões uniformes. Ambos os processos podem garantir a retilineidade e precisão de montagem dos perfis e são adequados para construção modular padronizada.
|
Categoria de especificação |
Parâmetros Técnicos e Indicadores |
Descrição do aplicativo |
|
Grau de material |
Aço Carbono: Aço de alta resistência Q235B, Q355B, Q420B; Aço Inoxidável: 304/316; Resistência ao aço de baixa liga |
Aço carbono para edifícios fabris, estruturas metálicas e suportes estruturais em geral; Aço inoxidável para ambientes externos e químicos altamente corrosivos; Aço resistente a intempéries para paisagens externas e componentes de pontes expostas |
|
Especificações de dimensão |
Regra de marcação de seção: Altura H × Largura do Flange B × Espessura da alma t₁ × Espessura do Flange t₂; Faixa de seção convencional: H 25mm~400mm, B 25mm~300mm; Faixa de espessura da parede: teia 3mm~20mm, flange 4mm~25mm; Comprimentos fixos padrão: 6m/9m/12m, comprimentos personalizados não padronizados disponíveis |
Tamanho pequeno (H ≤ 100mm): peças de máquinas de precisão, trilhos-guia de elevador, pequenas peças embutidas; Tamanho médio (H100-200mm): quilhas de parede cortina, suportes fotovoltaicos, vigas de aço secundárias; Tamanho grande (H ≥ 200mm): vigas principais de fábrica, componentes de pontes, plataformas pesadas |
|
Precisão Dimensional |
Tolerância de altura da seção / largura do flange ≤ ±2,0mm; Tolerância de espessura da alma/flange ≤ ±0,5~1,0mm; Desvio de retidão ≤1,5 mm/m; Verticalidade do flange ≤ B/100; Desvio de inclinação do corte final ≤3mm |
Atende aos requisitos para emendas de estruturas de aço no local, conexões de parafusos e montagem por soldagem, aplicáveis a projetos convencionais, incluindo estruturas principais de edifícios, pontes e suportes fotovoltaicos; Versões personalizadas de alta precisão se adaptam a aplicações de transporte ferroviário e trilhos deslizantes de máquinas de precisão |
|
Propriedades Mecânicas |
Q235B: Resistência ao escoamento ≥235MPa, resistência à tração 375~500MPa, alongamento ≥25%; Q355B: Resistência ao escoamento ≥355MPa, resistência à tração 470~630MPa, alongamento ≥21%; Q420B: Resistência ao escoamento ≥420MPa, resistência à tração 500~680MPa, alongamento ≥18%; Aço inoxidável 304: Resistência ao escoamento ≥205MPa, resistência à tração ≥520MPa, alongamento ≥40% |
Maior resistência é adequada para estruturas de aço de longo vão e cargas pesadas para realizar um design leve; Aço de baixa liga e alta resistência para componentes principais de suporte de carga, como vigas principais e pontes de fábrica; Aço carbono comum para componentes secundários de suporte de carga, incluindo suportes gerais e paredes cortina |
|
Tratamento de superfície |

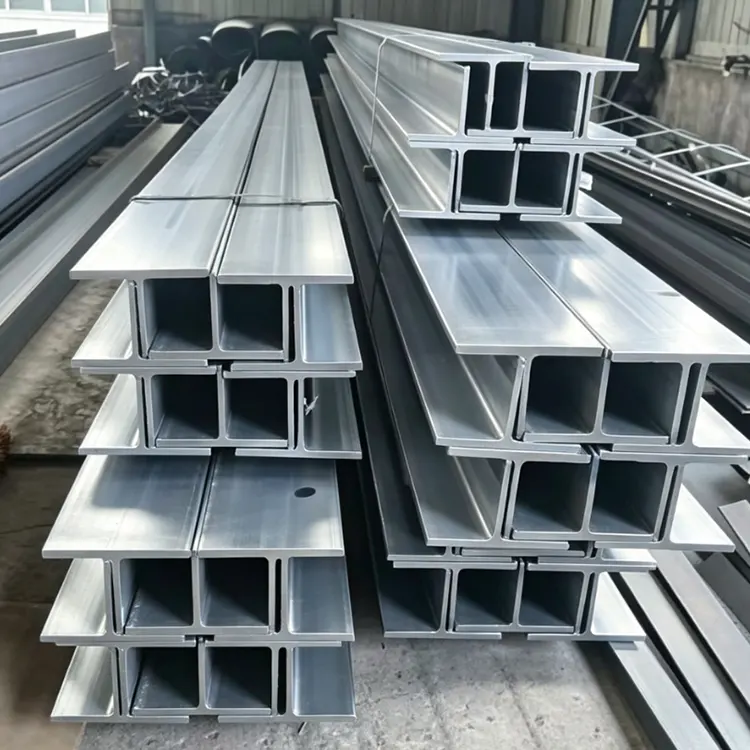

Placa preta laminada a quente, remoção de ferrugem por jateamento, galvanização por imersão a quente (espessura da camada de zinco ≥85μm), galvanização a frio, revestimento de tinta epóxi rico em zinco, revestimento de fluorocarbono, decapagem e passivação |
Galvanização por imersão a quente para projetos externos úmidos, como suportes fotovoltaicos e obras municipais; Revestimento epóxi rico em zinco / fluorocarbono para construção de paredes cortinas e estruturas decorativas de aço; Desferrugem por jateamento para componentes soldados internos e tratamento de pré-revestimento; Passivação por decapagem de aço inoxidável para ambientes químicos e costeiros de alta corrosão |
|
Usinabilidade |
Dobra a frio: Sem rachaduras ou delaminação após teste de dobra a frio em temperatura ambiente de 180°C (série Q235/Q355); Soldagem: Compatível com soldagem a arco, soldagem a arco submerso e soldagem com proteção de gás; resistência da junta ≥90% do metal base sem endurecimento da fragilização; Perfuração e perfuração: perfuração/perfuração CNC disponível, tolerância de furo ± 0,2 mm sem lascas ou rachaduras nas bordas; Corte: Corte por chama, corte por plasma e corte por serra com suporte para cortes suaves, sem rebarbas e sem distorção; Dobra: Formação de dobra a frio personalizada, raio de curvatura ≥2 vezes a espessura da parede sem rachaduras |
Dobragem a frio para vilas de aço leve e componentes decorativos de aço; Soldagem de vigas principais de fábrica e estruturas metálicas pesadas; Perfuração e perfuração para suportes fotovoltaicos aparafusados e quilhas de parede cortina; Corte de precisão para acessórios de máquinas e peças de engenharia embutidas; Dobragem de estruturas de aço com formatos especiais e perfis decorativos |
|
Padrões Executivos |
Padrão nacional central: GB/T 11263-2017 Vigas H laminadas a quente e Vigas T divididas; Padrões de materiais de suporte: Aço estrutural de carbono GB/T 700-2006, Aço estrutural de alta resistência e baixa liga GB/T 1591-2018; Padrão anticorrosivo: GB/T 13912-2020 Requisitos técnicos para revestimentos galvanizados por imersão a quente; Padrão de aceitação: Código GB/T 50205-2020 para Aceitação de Qualidade de Construção de Estruturas de Aço; Padrões opcionais de comércio exterior: EN 10025 (Padrão Europeu), JIS G3101 (Padrão Japonês) |
GB/T 11263-2017 é obrigatório para construção doméstica, estrutura de aço e projetos fotovoltaicos; Os padrões europeus/japoneses estão disponíveis para pedidos de exportação no exterior; Indústrias de pontes, químicas e outras indústrias especiais deverão cumprir adicionalmente os códigos de aceitação industrial correspondentes |
Resistência à flexão e suporte de carga: A placa da alma suporta o momento fletor vertical e serve como viga secundária do telhado, viga pequena da plataforma e viga principal da cobertura. Sua seção possui alta eficiência de resistência à flexão;
Estabilidade à compressão: O flange aumenta a rigidez lateral. É utilizado como coluna da parede cortina, coluna de suporte do painel fotovoltaico e pequena coluna de suporte. É menos provável que tombe ou perca estabilidade;
Suporte de Ancoragem Lateral: Como suporte coluna a coluna e suporte horizontal da cobertura, restringe o deslocamento lateral da estrutura e aumenta a estabilidade sísmica da estrutura geral.
Economia de material e leveza: Comparado com o aço de ângulo duplo com a mesma capacidade de carga, economiza 25% a 35% de aço, reduzindo a carga geral do edifício e o custo da fundação;
Montagem simplificada: O flange unilateral é conveniente para perfuração de parafusos e soldagem chanfrada. Não há necessidade de emendar duas cantoneiras de aço, reduzindo significativamente a quantidade de soldas e parafusos e encurtando o período de construção no local;
Compatibilidade universal: As especificações padronizadas e prontas para uso cobrem vários setores, como construção, energia fotovoltaica, obras municipais e máquinas. Modelos de soldagem não padronizados podem atender a requisitos especiais para cargas pesadas e grandes seções transversais.
1. A distribuição de força transversal é cientificamente projetada, proporcionando resistência estável à flexão e compressão. Comparado ao aço de ângulo duplo, ele economiza 25% a 35% de aço para a mesma capacidade de carga.
2. É formado como uma peça única, sem juntas, reduzindo soldas e parafusos, aumentando assim a eficiência da construção em 30%.
3. Toda a série é padronizada e tem disponibilidade suficiente em estoque. Especificações não padronizadas de soldagem personalizadas também estão disponíveis.
4. Excelente desempenho de processamento, permitindo corte, soldagem, puncionamento e dobra.
5. Compatível com diversos processos anticorrosivos, proporcionando durabilidade de longo prazo em ambientes externos.
6. Pode ser usado para diversas finalidades, como colunas, vigas e nervuras de suporte, com grande versatilidade.
7. Atende aos padrões de precisão dimensional, garantindo que não haja lacunas durante a montagem e é adequado para pré-fabricação e aplicações fotovoltaicas de alta precisão.
1. Pilares secundários de pórticos de aço, vigas secundárias combinadas de lajes (aço TM tipo I);
2. Estrutura pré-fabricada de ligação à parede exterior, pequenas vigas em consola de varandas;
3. Colunas leves de dissipação de energia e redução de vibração compostas de aço-concreto (aço em forma de T de asa larga TW como coluna de reforço do núcleo de aço).
Edifício de pesquisa e desenvolvimento de estrutura de aço totalmente pré-fabricada do Grupo Metalúrgico Taizhou Ershiqi. Toda a estrutura principal do edifício foi concluída em apenas 20 dias. Todas as vigas do piso e suportes verticais das paredes externas foram feitos de aço em forma de I da série Q355B TM; todos os componentes foram pré-fabricados na fábrica e pulverizados com jato de areia e tinta, e apenas parafusos foram utilizados para montagem no local. O desperdício de construção foi reduzido em 70%, tornando-o um projeto de referência em estrutura de aço pré-fabricada rápida na China.
1. Vigas principais de degraus de escadas em aço, vigas portantes de plataformas de descanso (aço TM tipo I);
2. Vigas secundárias de aço em forma de T de asa estreita de edifícios de fábricas e mezaninos internos de shopping centers;
3. Estruturas de suporte para salas de equipamentos e passarelas de manutenção de coberturas.
Renovação do mezanino interno do Complexo de Armazenamento da Nova Área de Tianjin Binhai. Após a remoção do piso de concreto original, foi adicionado um mezanino em estrutura de aço. O aço TN100×200 em forma de T foi selecionado como vigas secundárias do piso, que eram leves e não exigiam reforço das colunas originais da estrutura. Todo o mezanino do andar foi concluído em apenas 7 dias.
