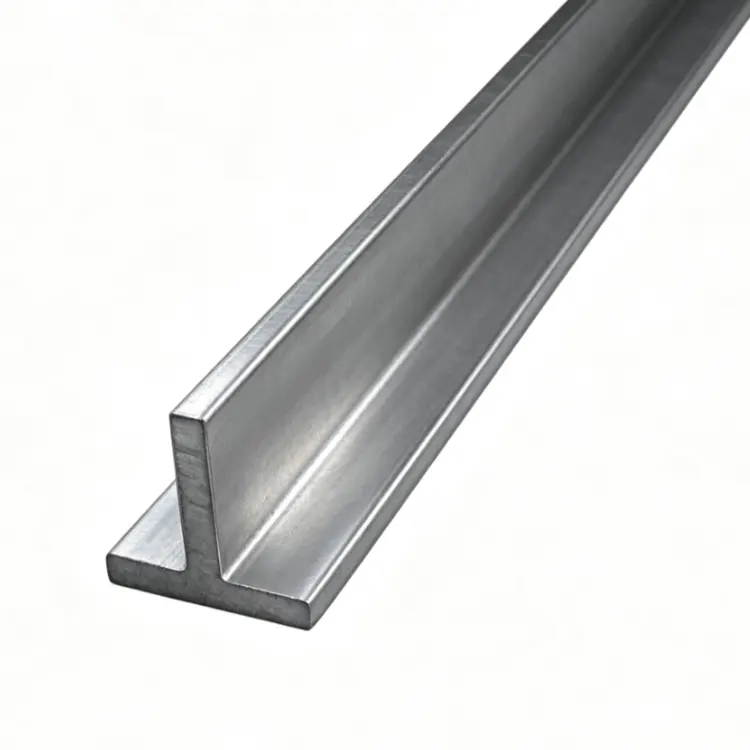

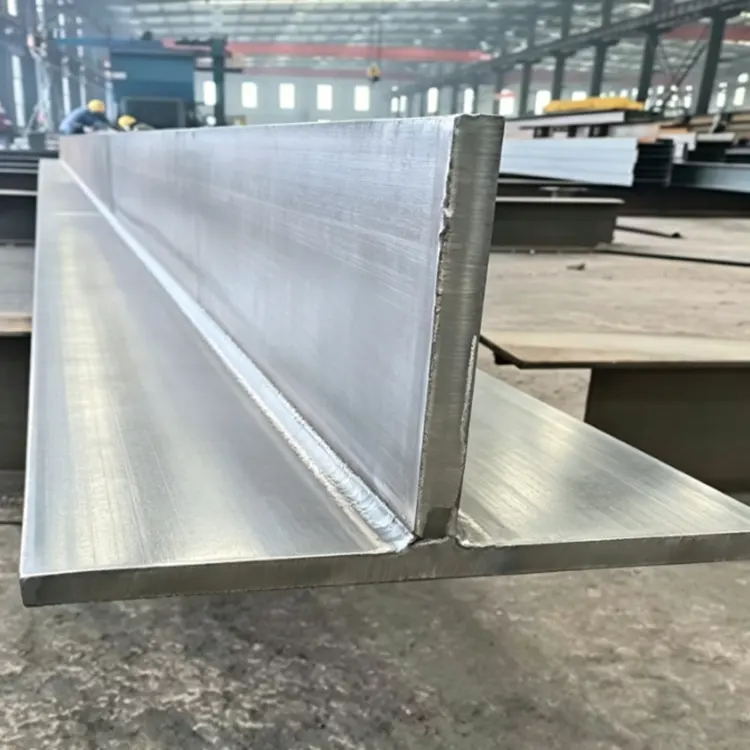

A viga T galvanizada por imersão a quente da fábrica Shixinda é uma seção de aço estrutural de carbono com seção transversal em forma de T. É fabricado usando um dos três processos - laminação a quente, divisão de aço em seção H ou soldagem de placas de aço - para formar o perfil de base em forma de T, seguido por um processo de galvanização (imersão a quente ou eletrogalvanização) para revestir toda a superfície do aço com uma camada de zinco para proteção contra corrosão; este produto é denominado coletivamente como aço galvanizado com seção em T.
O desenho transversal garante distribuição racional de carga, reduzindo o consumo de aço e diminuindo custos; a estrutura em forma de T apresenta um processo de conformação integrado para a alma e os flanges, oferecendo resistência à flexão e capacidade de carga superiores em comparação com cantoneiras de aço de peso equivalente, exigindo menos material sob condições de carga idênticas e reduzindo efetivamente o custo geral da estrutura de aço.
Estão disponíveis três processos de moldagem, oferecendo adequação abrangente para todos os cenários de aplicação: Vigas T laminadas a quente apresentam alta precisão e são ideais para componentes fotovoltaicos; As vigas T seccionadas oferecem grandes especificações e alta resistência, tornando-as adequadas para vigas principais de fábrica; As vigas T soldadas suportam personalização não padrão e podem ser combinadas para projetos de pequena e grande escala.
Alta planicidade superficial e fácil montagem; secções transversais regulares, sem torções ou deformações; facilita puncionamento, corte, emenda aparafusada e instalação no local, reduzindo assim o trabalho de nivelamento necessário durante a construção.
A galvanização por imersão a quente fornece proteção abrangente contra corrosão e garante uma longa vida útil. O processo de imersão em zinco em alta temperatura reveste as superfícies internas e externas, bem como todas as bordas e fendas do aço, formando uma camada protetora de zinco que protege contra umidade, água da chuva e exposição a sal/álcalis; este tratamento é adequado para ambientes externos, costeiros ou industriais onde pode ocorrer corrosão, oferecendo uma vida útil de mais de 15 anos e eliminando custos de manutenção subsequentes associados à remoção de ferrugem e pintura.
O revestimento de zinco apresenta forte aderência e é altamente resistente a impactos, evitando descamação ou descolamento; a ligação metalúrgica entre o revestimento de zinco e o aço garante que este não descasque ou rache mesmo sob impactos de transporte ou instalação; em comparação com superfícies pintadas com spray ou revestimentos galvanizados a frio, esta solução demonstra durabilidade significativamente superior.
Capacidade de suporte de carga mecânica: O projeto da seção em T fornece resistência estável à flexão, cisalhamento e compressão, servindo como quilhas primárias e secundárias, suportes e componentes de suporte de carga; em comparação com cantoneiras de aço ou canais de aço, requer menos material e tem menor peso próprio, tornando-o adequado para diversas aplicações de suporte de estruturas de aço em cargas leves, médias e pesadas, onde funciona como estrutura de suporte de carga para edifícios, sistemas fotovoltaicos e equipamentos.
Funcionalidade de proteção contra corrosão de longo prazo: O revestimento galvanizado por imersão a quente encapsula completamente as superfícies interna e externa do perfil, bloqueando efetivamente a umidade, água da chuva, exposição a sal/álcalis e ar úmido, proporcionando assim prevenção de ferrugem a longo prazo para aplicações externas; esta solução elimina a necessidade de remoção de ferrugem ou pintura no local, simplificando assim os procedimentos subsequentes de manutenção de proteção contra corrosão e tornando-a adequada para ambientes corrosivos, como áreas ao ar livre, regiões costeiras e instalações de fábricas de produtos químicos.
Capacidades convenientes de montagem e conformação: Os perfis apresentam dimensões padronizadas, suportando corte, puncionamento, dobra, soldagem e pré-fabricação; eles são projetados para emendas aparafusadas padronizadas e montagem no local, encurtando assim o ciclo de construção e permitindo a integração perfeita entre componentes pré-fabricados de fábrica e rápida instalação no local.
Setor Fotovoltaico: Estrutura de suporte resistente à corrosão – projetada especificamente para fornecer suporte primário e secundário para módulos fotovoltaicos; oferece proteção contra ferrugem de longo prazo por 20 anos em ambientes externos, enquanto seu design leve reduz o peso geral do sistema de suporte.
Setor de construção: Parede cortina / estrutura de suporte resistente à corrosão de fábrica; servindo como estrutura de parede externa, terças de telhado e vigas de suporte para plataformas de equipamentos; adequado para estruturas externas que não requerem revestimento.
Setor de infraestrutura de energia municipal: Suportes fixos externos resistentes à corrosão para corredores de tubulação, guarda-corpos e suportes de base de equipamentos de energia; projetado para uso externo de longo prazo sem enferrujar;
Estruturas de aço para serviços pesados: componentes de vigas secundárias resistentes à corrosão para cargas pesadas com seções segmentadas de grandes dimensões ou seções em T galvanizadas soldadas; adequado para aplicações estruturais resistentes à corrosão de carga pesada em edifícios de fábricas e muros de contenção.
|
Categoria de especificação |
Especificações Técnicas |
Descrição do caso de uso |
|
Tipo de material |
Substratos de aço carbono: Q235B, Q355B, Q420B; materiais especiais resistentes à corrosão: aço inoxidável 304/316, aço de baixa liga para intemperismo |
Q235B/Q355B/Q420B: adequado para oficinas industriais, construção de estruturas de aço e suportes de suporte de carga em geral (usando aço galvanizado de seção em T como substrato principal); Aço inoxidável 304/316: adequado para ambientes externos altamente corrosivos e instalações de processamento químico; aço de baixa liga para intemperismo: adequado para projetos de paisagismo ao ar livre e componentes expostos de pontes. |
|
dimensões |
Regras de anotação de seção: altura H×largura da alma B×espessura da alma t₁ ×espessura do flange t₂; faixa de seção padrão: H 25 mm–H 400 mm, B 25 mm–B 300 mm; faixa de espessura de parede: alma 3 mm–20 mm, flange 4 mm–25 mm; comprimentos padrão: 6 m/9 m/12 m (comprimentos personalizados não padrão disponíveis). |
Especificações pequenas (H≤100 mm) são adequadas para sistemas de montagem fotovoltaica, componentes mecânicos de precisão, trilhos-guia de elevador e pequenas peças embutidas; especificações médias (H: 100–200 mm) são adequadas para molduras de paredes cortina, sistemas de montagem fotovoltaicos e vigas secundárias estruturais de aço; especificações grandes (H≥200 mm) são adequadas para vigas principais em plantas industriais, componentes de pontes e plataformas pesadas. |
|
precisão dimensional |
Altura da seção / Tolerância de envergadura≤ ±2,0 mm; espessura da alma/tolerância de espessura do flange:±0,5–1,0 mm; desvio de retidão:≤1,5 mm/m; perpendicularidade do flange:≤B/100; desvio de inclinação do corte final: ≤3 mm |
Adequado para emendas no local de estruturas de aço, conexões aparafusadas através de furos e montagem soldada; aplicável a aplicações convencionais, como estruturas de edifícios, pontes e sistemas de montagem fotovoltaica; versões personalizadas de alta precisão também são compatíveis com aplicações de trânsito ferroviário e trilhos deslizantes mecânicos de precisão. |
|
propriedade mecânica |
Q235B: limite de escoamento≥235 MPa, resistência à tração 375–500 MPa, alongamento≥25%; Q355B: resistência ao escoamento≥355 MPa, resistência à tração 470–630 MPa, alongamento≥21%; Q420B: limite de escoamento≥420 MPa, resistência à tração 500–680 MPa, alongamento≥18%; Aço inoxidável 304: resistência ao escoamento≥205 MPa, resistência à tração≥520 MPa, alongamento≥40%. |
Maior resistência permite melhor compatibilidade com estruturas de aço de grandes vãos e cargas pesadas, facilitando o design leve; o aço de baixa liga e alta resistência é adequado para componentes essenciais de suporte de carga, como vigas principais em plantas industriais e pontes; enquanto o aço carbono comum é adequado para componentes de suporte de carga secundários, como suportes convencionais e paredes cortina. |
|
processo de tratamento de superfície |
Produto principal: Galvanização por imersão a quente; espessura do revestimento de zinco≥85μm; processos de suporte: laminação a quente de tarugos pretos, jateamento para remoção de ferrugem, galvanização a frio, revestimento em spray de zinco rico em epóxi, revestimento em spray de fluorocarbono e decapagem com passivação. |
A galvanização por imersão a quente é adequada para ambientes externos de alta umidade e ao ar livre, como sistemas de montagem fotovoltaica e projetos de engenharia municipal; o revestimento de zinco rico em epóxi ou a pulverização de fluorocarbono são adequados para a construção de paredes de cortina e estruturas de aço decorativas; a remoção de ferrugem por jateamento é adequada para componentes soldados internos e subseqüente pré-tratamento de pulverização de tinta; a decapagem e passivação de aço inoxidável é adequada para ambientes químicos altamente corrosivos e áreas costeiras. |
|
características de manuseio |
1. Desempenho de dobra a frio: O teste de dobra a frio em temperatura ambiente de 180 ° não mostra rachaduras; 2. Desempenho de soldagem (Q235/Q355): Sem rachaduras ou delaminação; adequado para soldagem a arco, soldagem a arco submerso ou soldagem com proteção de gás; resistência da junta≥90% da resistência do material base; nenhuma fragilização induzida por têmpera; 3. Puncionamento e perfuração: usinagem CNC; precisão do diâmetro do furo±0,2 mm; sem lascas ou rachaduras nas bordas; 4. Desempenho de corte: Corte com chama, corte a plasma ou serragem; as bordas cortadas são planas, sem rebarbas e não apresentam deformação; 5. Desempenho de dobra: Formação de dobra a frio; raio de curvatura≥2 vezes a espessura da parede; sem rachaduras. |
A dobra a frio é adequada para vilas de aço leve e componentes decorativos; a soldagem é adequada para vigas principais em plantas industriais e estruturas de aço para serviços pesados; a perfuração é adequada para conexões aparafusadas em sistemas de montagem fotovoltaicos e treliças de parede cortina; o corte de precisão é adequado para acessórios mecânicos e peças embutidas; a flexão é adequada para estruturas de aço de formato irregular e componentes de modelagem decorativa. |
|
norma operativa |
Normas nacionais básicas nacionais: GB/T 11263-2017 "Vigas H laminadas a quente e vigas T divididas"; padrões de materiais de apoio: GB/T 700-2006, GB/T 1591-2018; padrão de galvanização e proteção contra corrosão: GB/T 13912-2020; padrão de aceitação de engenharia: GB/T 50205-2020; padrões internacionais opcionais para exportação: EN 10025 (Norma Europeia), JIS G3101 (Norma Japonesa). |
Para construção doméstica, estrutura de aço e projetos fotovoltaicos, o padrão nacional GB/T 11263-2017 deve ser rigorosamente aplicado; para projetos estrangeiros orientados para a exportação, as normas europeias ou japonesas serão implementadas conforme necessário; para indústrias especializadas, como engenharia de pontes e engenharia química, a conformidade com os padrões de aceitação específicos da indústria também é obrigatória. |
A ShixinDa está localizada na Base da Indústria Siderúrgica de Jinghai, em Tianjin, e é especializada em uma linha completa de produtos de aço galvanizado com seção em T. A empresa integra aquisição de matérias-primas, processamento, galvanização por imersão a quente e serviços de exportação internacional em uma operação unificada, ostentando excelentes vantagens competitivas abrangentes. Os materiais básicos utilizados em nossos produtos são aços compatíveis, como Q235B, Q355B e Q420B, com propriedades mecânicas que atendem aos padrões nacionais. Nossas especificações de produtos abrangem todos os tamanhos de H25mm a 400mm, oferecendo comprimentos padrão de 6m, 9m e 12m, bem como opções de personalização não padronizadas. As tolerâncias dimensionais são rigorosamente controladas, enquanto a retilineidade e a precisão da seção transversal atendem aos requisitos de montagem de alta precisão para sistemas fotovoltaicos, plantas industriais e paredes cortina.
A superfície é tratada uniformemente com um processo padrão de galvanização por imersão a quente, apresentando uma espessura de revestimento de zinco de ≥85 μm; nenhuma área fica sem tratamento nas bordas ou cantos. O revestimento galvanizado com ligação metalúrgica oferece excelente resistência ao impacto e à corrosão salina e alcalina, garantindo desempenho livre de manutenção a longo prazo em aplicações externas e adequação para ambientes corrosivos, como instalações fotovoltaicas costeiras e ao ar livre. O produto também inclui recursos integrados de processamento profundo, incluindo puncionamento CNC, corte de precisão, dobra e soldagem, bem como conformação a frio; suas propriedades de soldagem são estáveis, tornando-o ideal para montagem aparafusada e construção de estruturas de aço para serviços pesados.
Nossos produtos cumprem rigorosamente os padrões nacionais, como GB/T 11263 e GB/T 13912; podemos fornecer certificados de materiais, relatórios de testes de galvanização e relatórios de certificação SGS. Para pedidos de exportação, apoiamos o fornecimento de acordo com os padrões europeus e japoneses, tornando os nossos produtos adequados para a exportação de sistemas de montagem fotovoltaica para a Ásia Central e mercados internacionais. Aproveitando nossas vantagens de armazenamento local, mantemos ampla disponibilidade de estoque, oferecemos um ciclo curto de remessa FOB no Porto de Tianjin e fornecemos quantidades mínimas de pedido flexíveis. Em comparação com os perfis convencionais, o aço galvanizado com seção em T da ShixinDa oferece capacidade de suporte de carga mais racional e design leve, elimina a necessidade de remoção de ferrugem e processos de pintura no local e reduz significativamente os custos gerais do projeto - tornando-o uma escolha ideal com boa relação custo-benefício para projetos fotovoltaicos, projetos de infraestrutura municipal e oficinas de estrutura de aço.
