Este suporte de montagem solar, vendido diretamente pela fábrica da Shixinda, é pré-fabricado modular e montado com parafusos completos no local. Não há necessidade de soldagem no local, encurtando significativamente o período de construção. O ângulo de inclinação pode ser ajustado de 5° a 45°, compatível com componentes de grande porte como 182/210. Ele pode ser combinado com âncoras de solo em espiral, acessórios de telhado e bases de contrapeso para várias fundações, e pode ser personalizado para terrenos complexos, como montanhas, telhados de aço coloridos e lagos de peixes. Em comparação com suportes comuns, o design de ventilação e dissipação de calor reduz a degradação dos componentes e o modelo de rastreamento pode aumentar a geração de energia em 15% -30%.
Como fabricante de aço fonte, a Shixinda controla de forma independente as especificações do perfil. Aço em forma de C, tubos quadrados e um conjunto completo de acessórios de aço inoxidável 304 são produzidos e vendidos internamente, equilibrando desempenho de custo e velocidade de entrega. Suporta pedidos personalizados para pedidos de exportação em massa, e o aço pode ser reciclado, atendendo às necessidades de projetos fotovoltaicos com zero carbono. Fornece soluções de suporte completas estáveis e confiáveis para usinas fotovoltaicas nacionais e estrangeiras.
O suporte de montagem solar é um sistema especializado de estrutura de aço/componentes de liga de alumínio usado para fixar, suportar e carregar módulos solares fotovoltaicos. É equipado com peças de conexão, bases e acessórios de ajuste e é instalado no solo, telhado, abrigo de carro, superfície de água, etc. É um material auxiliar central para usinas fotovoltaicas, estabilizando os painéis fotovoltaicos na inclinação e orientação ideais para garantir sua estabilidade, e é dividido em tipo fixo, tipo de rastreamento, tipo flutuante e tipos de suporte de telhado.
Suporte de carga e fixação: Suportando o peso dos painéis fotovoltaicos, pressão do vento, pressão da neve e cargas sísmicas para evitar que os componentes tombem ou caiam;
Otimização do ângulo: Ajustar a inclinação e orientação dos painéis fotovoltaicos para maximizar a recepção da irradiação solar e melhorar a geração geral de energia;
Proteção e proteção: Isolar os painéis fotovoltaicos do solo/telhado, proporcionando ventilação e dissipação de calor, reduzindo o acúmulo de água e neve, e retardando o envelhecimento dos componentes;
Padronização e compatibilidade: Dispor os componentes de maneira uniforme, deixando passagem de manutenção, facilitando a limpeza, manutenção e substituição de componentes;

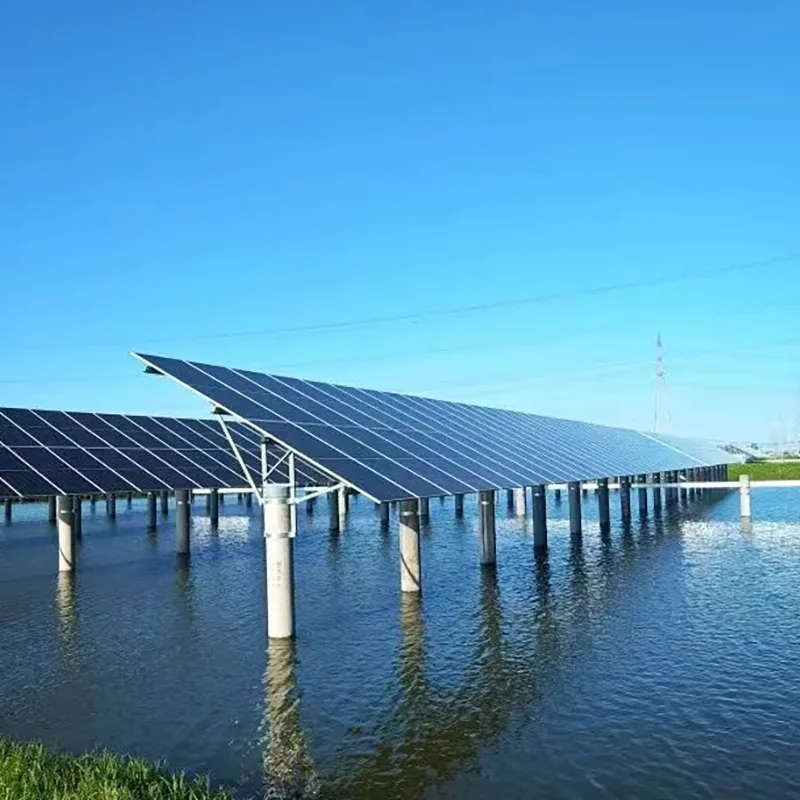

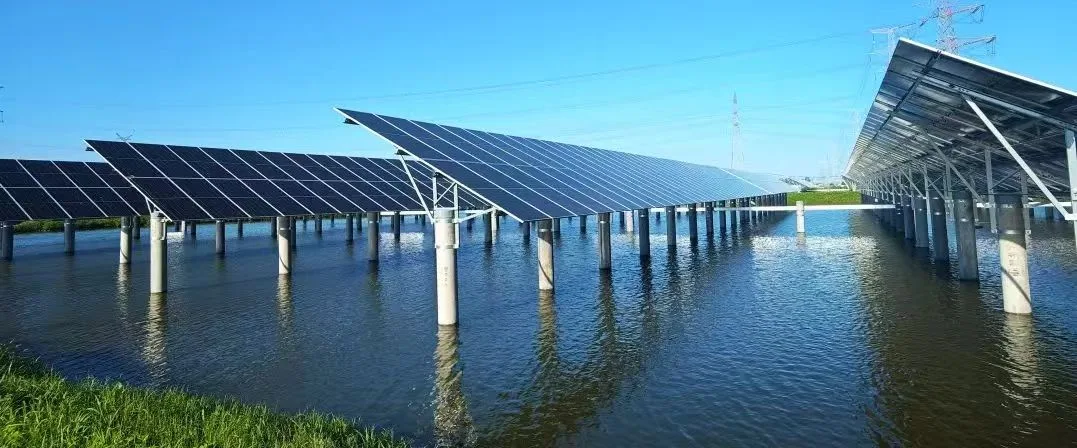

Adaptabilidade de cena: Adaptação a terrenos complexos, como montanhas, planícies, telhados de telhas de aço coloridas, telhados de concreto e lagos de peixes.
Usa principalmente galvanização por imersão a quente / liga de zinco-alumínio-magnésio. Possui alta resistência à corrosão e é adequado para uso em áreas litorâneas, salino-alcalinas e regiões chuvosas. A vida anticorrosiva é de mais de 25 anos, correspondendo ao ciclo de vida dos módulos fotovoltaicos. A central pode evitar substituições frequentes durante todo o seu período.
Projeto de inclinação preciso e rastreamento automático da estrutura de suporte. Comparado com componentes planos, pode aumentar a geração de energia em 10% a 30%.
A estrutura de suporte tem função de ventilação, reduzindo a temperatura de trabalho dos componentes e minimizando a degradação relacionada à temperatura.
Projetado de acordo com os padrões nacionais de suporte de carga, resistente a ventos fortes, neve e terremotos. O cálculo da mecânica estrutural é qualificado.
Montagem modular, nós reforçados, sem soldagem no local para montagem no local e forte rigidez geral.
Todos os componentes modulares pré-fabricados são montados com parafusos no local. Nenhuma soldagem no local é necessária.
Os acessórios são universais e compatíveis com módulos fotovoltaicos convencionais de 550W/700W/700W + módulos fotovoltaicos de grande porte. É compatível com módulos de vidro duplo e vidro simples.
Os suportes em liga de alumínio são leves, reduzindo a carga no telhado. Suportes de aço galvanizado apresentam alto desempenho de custo e baixo custo unitário.
Os perfis são regulares, a embalagem é compacta e a perda durante o transporte logístico é pequena, com menor custo de frete.

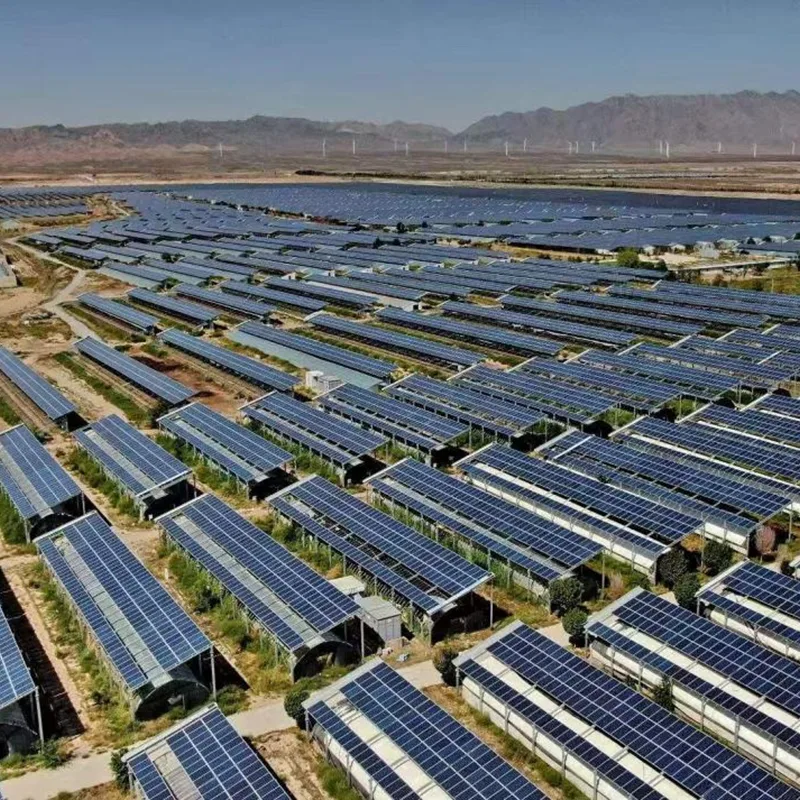

Centrais de energia terrestres, telhados de telhas de aço coloridas, telhados de concreto, abrigos de carros fotovoltaicos, integração fotovoltaica de pesca e fotovoltaicos montanhosos podem ser personalizados.
Pode ser regulada em inclinação, disposta em filas duplas ou filas simples, e adaptada a terrenos com desníveis de altura.
O aço e as ligas de alumínio são 100% recicláveis, sem resíduos de construção. O revestimento de zinco-alumínio-magnésio não polui metais pesados e atende aos requisitos de projetos fotovoltaicos com zero carbono.
| Categoria | Parâmetro | Padrão de especificação principal | Aplicação/Notas |

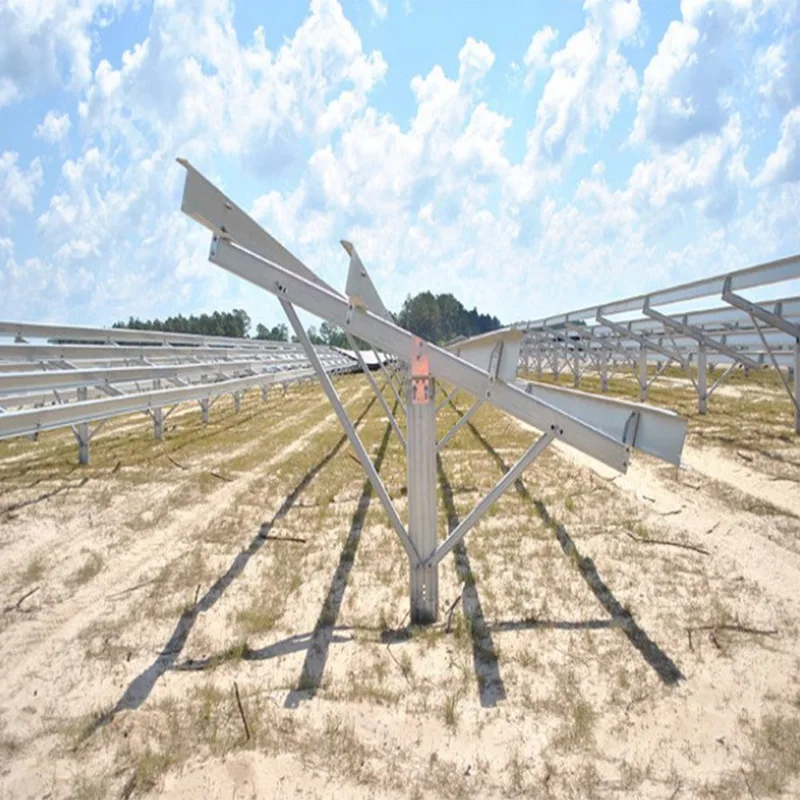

| Material e anticorrosão | Suporte de aço carbono galvanizado a quente | Material base: aço de baixa liga e alta resistência Q235B / Q355B; espessura do revestimento ≥85μm; teste de névoa salina 500h sem ferrugem vermelha | Centrais fotovoltaicas montadas no solo e em montanha; primeira escolha econômica; adequado para a maioria das regiões em todo o país |
| Suporte de aço de liga de zinco-alumínio-magnésio | Material base: Q235B/Q355B; Espessura do revestimento de liga Zn-Al-Mg ≥65μm; teste de névoa salina 1500h sem ferrugem vermelha | Zonas costeiras, salino-alcalinas e industriais com ambientes de alta corrosão; a resistência à corrosão excede em muito a galvanização por imersão a quente comum | |
| Suporte de liga de alumínio 6063-T5 | Resistência à tração ≥160MPa; tratamento anodizado/passivado; teste de névoa salina 1000h sem corrosão | Telhados de aço com revestimento colorido, telhados C&I / residenciais; leve, não danifica a camada impermeabilizante do telhado | |
| Carga de Segurança Estrutural | Carga de Vento | 0,5–1,0 kN/m², personalizável para tufões de nível 12 e superior | Abrange a maioria das regiões do país; os perfis podem ser espessados para áreas costeiras/com ventos fortes |
| Carga de neve | 0,3–1,2 kN/m², personalizável de acordo com a carga de neve local com período de retorno de 50 anos | As regiões de neve intensa do norte e áreas de alta altitude exigem um design atualizado de acordo com os códigos locais | |
| Resistência Sísmica | Intensidade de fortificação sísmica 8, compatível com GB50011 | Pode ser atualizado para intensidade 9 em zonas altamente sísmicas | |
| Vida útil do projeto | 25 anos | Corresponde ao ciclo de vida completo dos módulos fotovoltaicos, em linha com os padrões comuns de projeto de plantas fotovoltaicas | |
| Ângulo de inclinação e ajuste | Suporte Fixo | Inclinação ajustável de 5° a 45°, inclinação de geração ideal personalizada pela latitude local, 2 a 3 níveis de ajuste manual | Comum para plantas montadas no solo e telhados de concreto; a atual categoria mainstream |
| Rastreador de eixo único | Rotação automática de rastreamento solar leste-oeste de 0 ° a 60 °, precisão de rastreamento ± 0,5 ° | Grandes plantas planas montadas no solo; a produção aumentou 15% –25% vs. | |
| Rastreador de eixo duplo | Azimute ±180° + inclinação 0°–90° ajuste de eixo duplo, precisão de rastreamento ±0,3° | Regiões de alta latitude e alta irradiância; a produção aumentou 25% –35% vs. | |
| Suporte de lastro de telhado | Inclinação fixa de 10° a 15°, compatível com telhados de aço e concreto com revestimento colorido | C&I/telhados residenciais; equilibra a eficiência da drenagem e o rendimento da geração | |
| Especificações principais do perfil | Colunas/Postagens | Canal C/feixe H/tubo quadrado; tamanhos convencionais C80/C100/C120, tubos quadrados 80×80/100×100 | Principais membros portantes de plantas montadas no solo; espessura da parede personalizável por carga |
| Vigas principais/terça | Canal em U / tubo retangular / perfis extrudados de alumínio; tamanhos convencionais 40×40/40×80/60×60 | Membros de suporte direto do módulo garantindo rigidez e estabilidade geral | |
| Acessórios de conexão | Parafusos/porcas de aço inoxidável 304, braçadeiras dedicadas, clipes à prova d'água; compatível com GB/T 3098.6 | Universal em toda a série; anticorrosão, anti-afrouxamento; compatível com estruturas de módulos fotovoltaicos convencionais | |
| Acessórios de aterramento | Arruelas e parafusos de aterramento dedicados | Atende aos requisitos de aterramento do sistema fotovoltaico; evita corrosão eletroquímica; está em conformidade com os códigos de segurança elétrica | |
| Compatibilidade e layout do módulo | Tamanhos de módulos compatíveis | Módulos monocristalinos, bifaciais e de vidro único de grande formato de 182 mm/210 mm; suporta módulos convencionais de 550W a 700W+ | Personalizável para tamanhos especiais e formatos de módulos especiais |
| Disposição | Retrato de linha única, paisagem de linha dupla, layouts de grande extensão com suporte alto | Layout otimizado por terreno e sombreamento para maximizar a capacidade instalada | |
| Período Único | Suportes de solo 2–6m, suportes de telhado 1–3m | Ajustável por carga e especificações de perfil, equilibrando custo e segurança estrutural | |
| Espaçamento de módulos | Calculado por sombra local do solstício de inverno, com acesso de O&M reservado | Garante que não haja sombra no inverno, em conformidade com os códigos de projeto de usinas fotovoltaicas | |
| Fundação de instalação | Fundação montada no solo | Âncoras de parafuso, fundações independentes em estacas de concreto, fundações em tiras | Adequado para terrenos montanhosos, planos e com lagos de peixes; as âncoras de parafuso não precisam de escavação e são instaladas rapidamente |

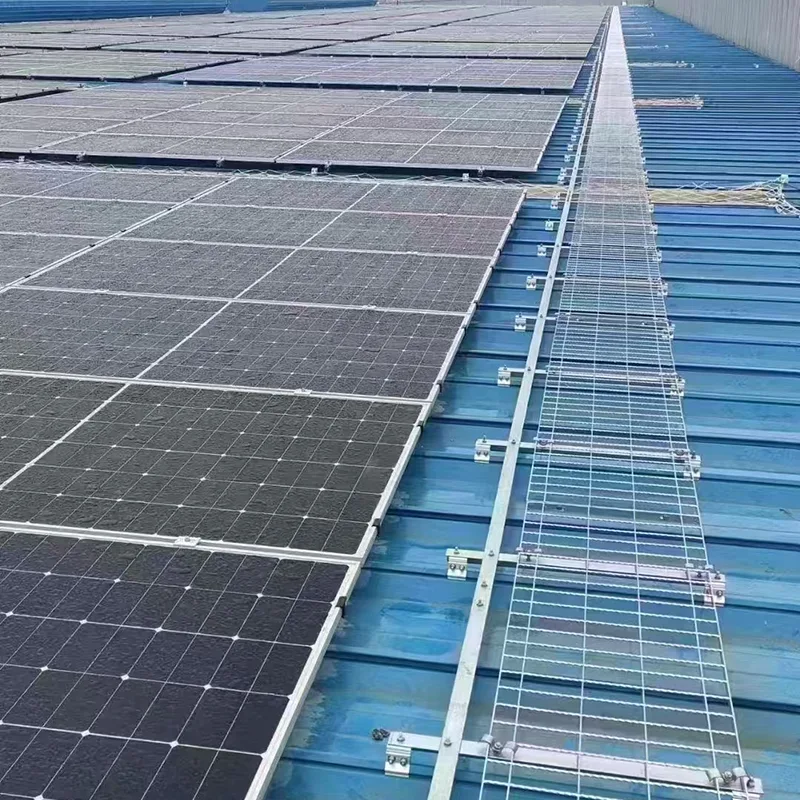

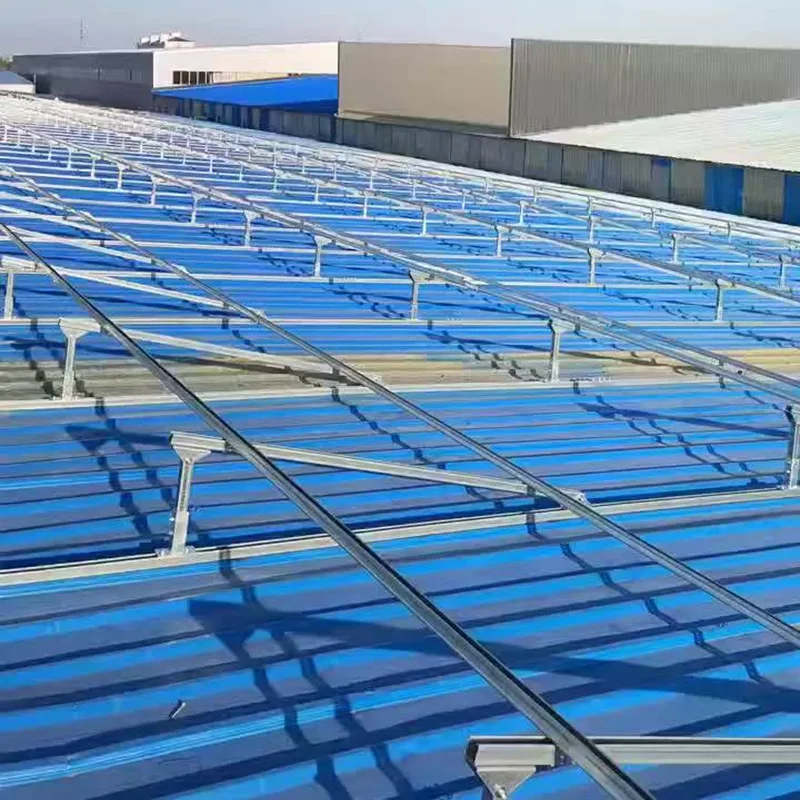

| Fundação de telhado de aço com revestimento colorido | Instalação não penetrante com clipes dedicados | Não danifica a impermeabilização do telhado; compatível com perfis de aço com costura vertical, cordão angular e corrugado | |

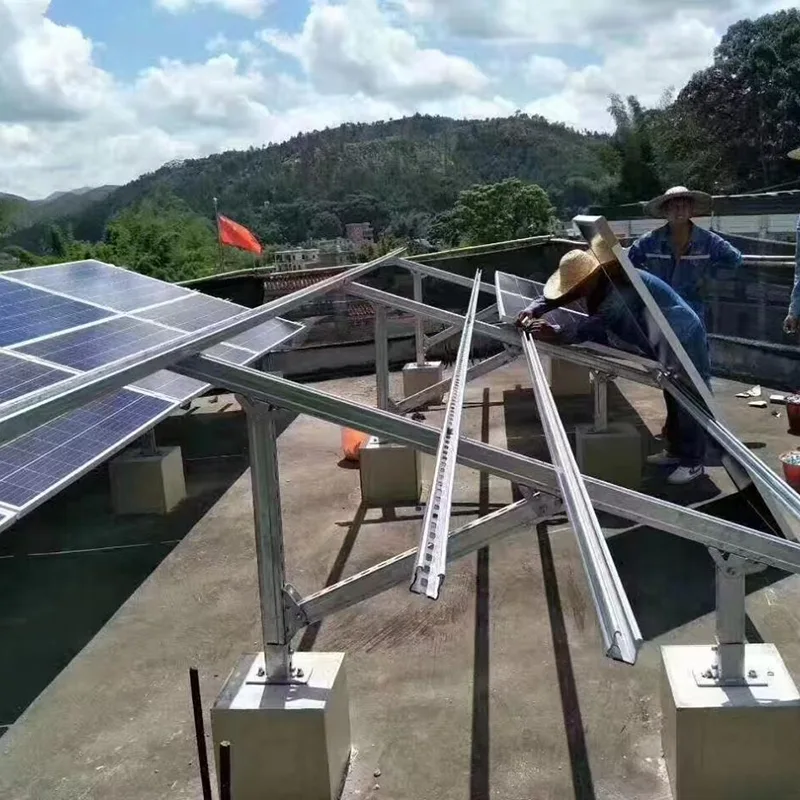

| Fundação de telhado de concreto | Fundações de blocos de lastro | Sem pregar, sem danificar a estrutura do telhado, rápido de instalar/remover; adequado para telhados planos e de baixa inclinação | |

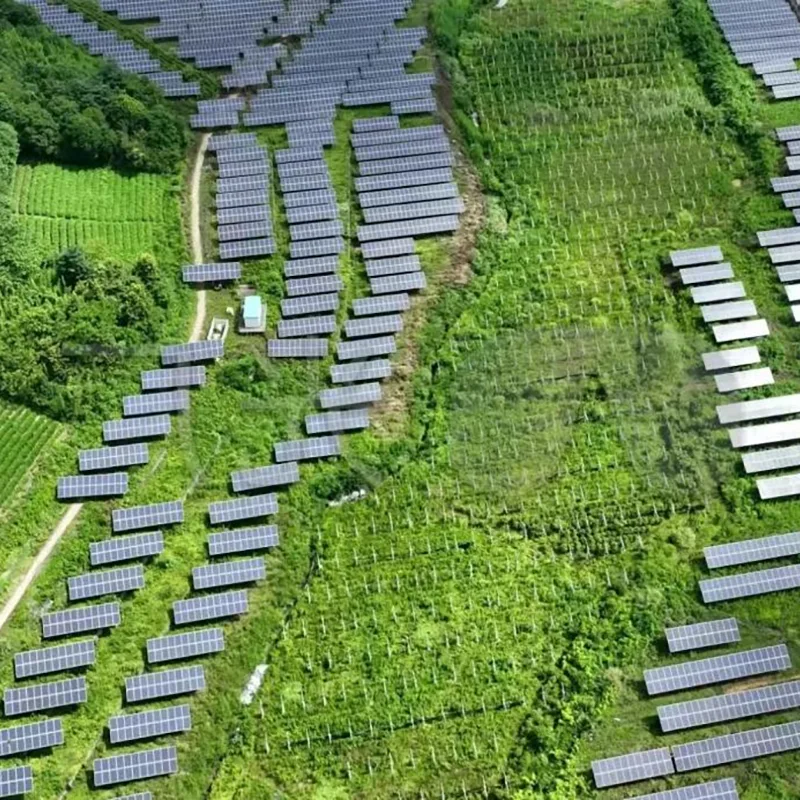

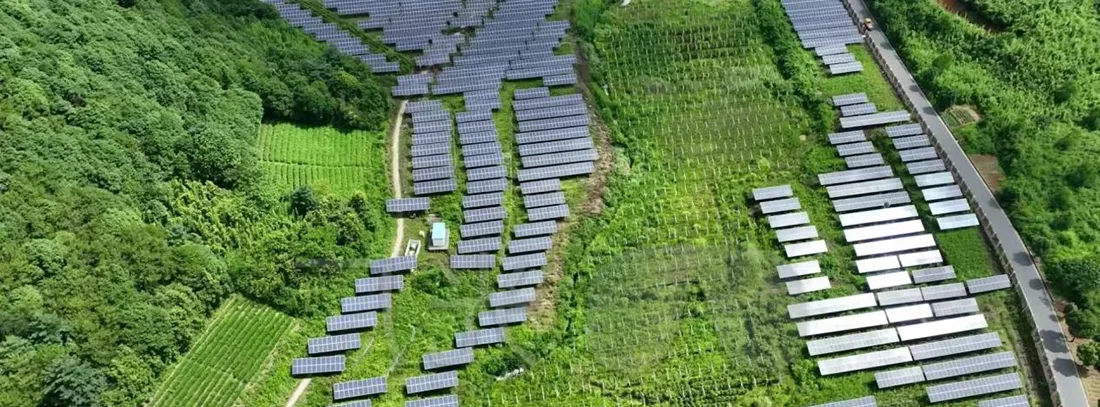

| Fundação PV de montanha | Fundações de estacas ajustáveis, fundações de ancoragem em rocha | Adapta-se a terrenos montanhosos com grandes diferenças de elevação e geologia complexa, reduzindo a escavação de terraplenagem |
O suporte de montagem solar Shixinda é feito de material Q355B de alta resistência, apresentando três tipos principais: galvanização por imersão a quente, zinco-alumínio-magnésio e liga de alumínio 6063-T5. A espessura da camada de galvanização é ≥ 85 μm. O teste de névoa salina do modelo zinco-alumínio-magnésio pode chegar a 1.500 horas. Possui excelente adaptabilidade em ambientes de alta corrosão, como áreas costeiras e salino-alcalinas, com vida útil projetada de 25 anos, correspondendo ao ciclo de vida dos módulos fotovoltaicos. O produto segue estritamente os padrões de carga nacionais e pode suportar ventos fortes de 12 níveis e altas cargas de neve, atendendo aos padrões de projeto sísmico de 8 graus. A redundância de segurança estrutural é suficiente.
O produto é pré-fabricado modular e montado com parafusos completos no local, sem necessidade de soldagem no local, encurtando significativamente o prazo de construção. O ângulo de inclinação pode ser ajustado de 5° a 45°, compatível com componentes de grande porte, como 182/210, e pode ser combinado com âncoras de solo em espiral, fixações de telhado e bases de contrapeso para diversas fundações. A personalização está disponível para terrenos complexos, como montanhas, telhados de aço coloridos e viveiros de peixes. Em comparação com suportes comuns, o design de ventilação e dissipação de calor reduz a degradação dos componentes e o modelo de rastreamento pode aumentar a geração de energia em 15% -30%.
Como fabricante de aço fonte, a Shixinda controla de forma independente as especificações do perfil. Aço em forma de C, tubos quadrados e um conjunto completo de acessórios de aço inoxidável 304 são produzidos e vendidos internamente, equilibrando desempenho de custo e velocidade de entrega. Ele suporta pedidos personalizados para pedidos de exportação em massa, e o aço pode ser reciclado, atendendo às necessidades de projetos fotovoltaicos com zero carbono, fornecendo soluções de suporte completas estáveis e confiáveis para usinas fotovoltaicas nacionais e estrangeiras.
