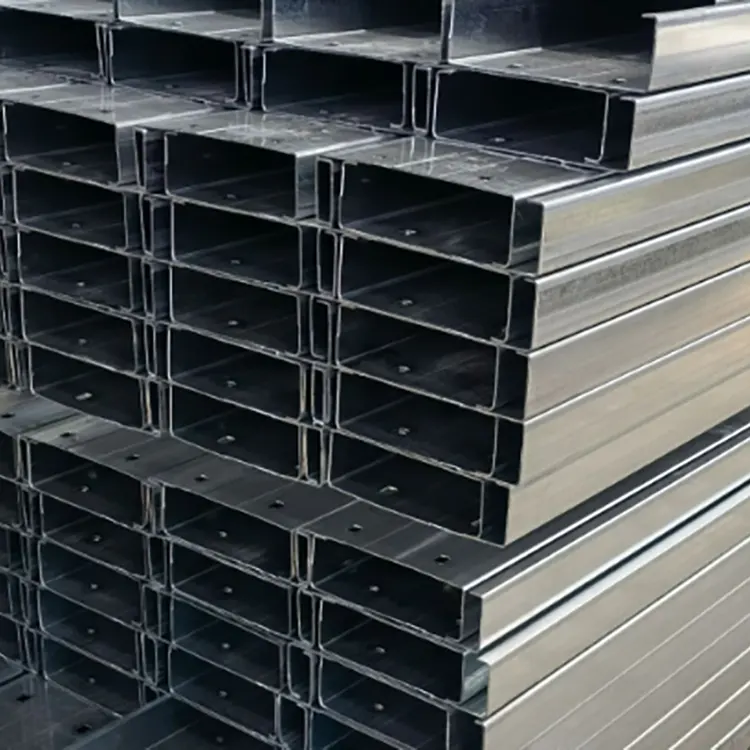

Canal C pré-galvanizado

Este canal C pré-galvanizado vendido diretamente pela fábrica Shixinda é feito de tiras de aço galvanizado por imersão a quente. É formado por laminação contínua e corte com dobradeira a frio, e possui seção transversal em forma de C com perfil padrão. Ele vem com um revestimento anticorrosivo galvanizado e não requer pintura adicional ou processamento de galvanização por imersão a quente. Diferente do aço em forma de C de material preto (que requer galvanização posterior) e do aço em forma de C galvanizado por imersão a quente: o material de base são tiras de aço galvanizado acabadas, que apresentam maior eficiência de produção, camada de galvanização uniforme e bom nivelamento superficial. Pertence a perfis pré-fabricados de estrutura de aço leve anticorrosiva. Acessórios comumente usados: parafusos específicos de aço em forma de C, barras de tensão, suportes, braçadeiras, suportes para telhas de aço coloridas e peças de conexão.

Posicionamento funcional central

Terças de suporte de telhado: Terças principais e secundárias para edifícios de fábricas, armazéns, fazendas de gado e superfícies de telhados fotovoltaicos, suportando as cargas de chapas de aço coloridas e placas de lã de rocha, e transmitindo o peso próprio do telhado e as cargas de vento/neve para as vigas principais da estrutura de aço.

Vigas de parede: Terças verticais e horizontais para as paredes do recinto, fixação de painéis de parede de aço colorido e painéis sanduíche de isolamento, construção da estrutura da parede.

Materiais principais para suportes fotovoltaicos: Vigas principais longitudinais e vigas secundárias transversais para fotovoltaicos terrestres e fotovoltaicos distribuídos em telhados, perfis de núcleo de suporte leves.

Suportes para pequenos equipamentos/suportes para eletrocalhas: Suportes para tubulações de fábrica, bases para eletrocalhas, bases portantes para equipamentos.

Componentes secundários de suporte de oficinas de aço leve: Estruturas divisórias, vigas secundárias de plataforma e estruturas de reforço de portas e janelas.

Estufas simples, estrutura de galpões para gado: Galpões para gado, estruturas leves de suporte para estufas de frutas e vegetais.

Ponto de venda principal

Durável e resistente à corrosão, sem necessidade de revestimento secundário

O material de base do Canal C pré-galvanizado é chapa de aço galvanizado, com a camada de zinco fixada uniformemente. Ele pode resistir à chuva, umidade e corrosão moderada de ácido-base e é improvável que enferruje em uso externo. Elimina a necessidade de processos posteriores de pintura e galvanização por imersão a quente, reduzindo significativamente os custos de construção.

Leve e de alta resistência, economizando aço e custos

Estrutura formada a frio de paredes finas, com grande momento de inércia de seção, excelente resistência à flexão e torção; sob a mesma capacidade de carga, é 30% mais leve que as vigas I e os canais de aço, reduzindo o uso de aço da estrutura de aço e diminuindo os custos de transporte e elevação.

Moldagem integrada, processamento conveniente

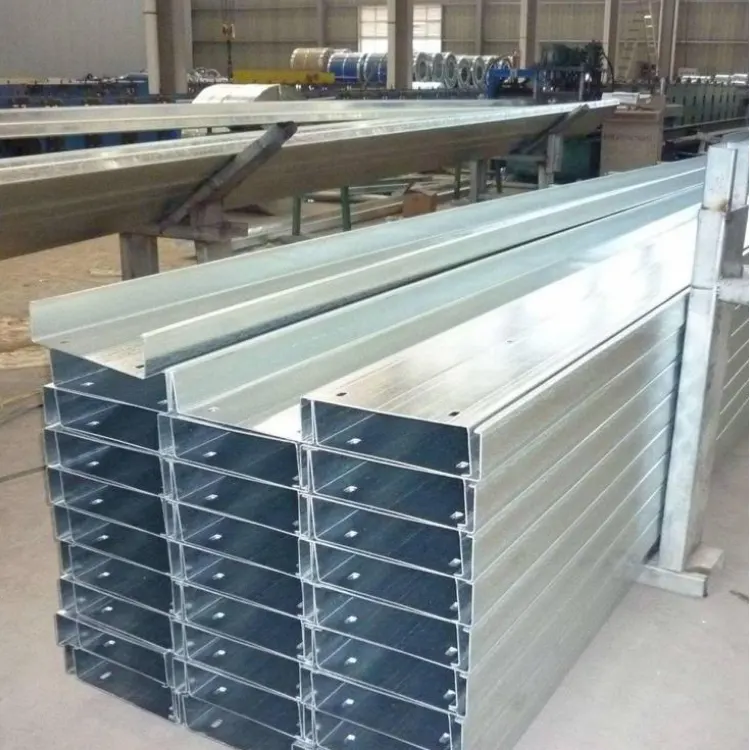

Prensagem de rolos totalmente automática de fábrica para moldagem integrada, com dimensões padrão e puncionamento regular (estão disponíveis furos pré-instalados); no local requer apenas montagem de parafusos, sem soldagem, velocidade de construção rápida e encurta a duração do projeto.

Dimensões flexíveis, forte personalização

Altura, flange, espessura e comprimento podem ser personalizados conforme necessário. Ele pode ser combinado com flanges internos personalizados, nervuras de reforço e modelos de flange ampliados, adequados para diferentes requisitos de carga de telhados, paredes e sistemas fotovoltaicos.

Superfície esteticamente agradável, adequada para projetos expostos

Superfície fosca cinza prateada galvanizada, sem manchas de ferrugem ou manchas pretas. Não há necessidade de decoração para telhados expostos e suportes fotovoltaicos, tornando o visual do projeto caprichado. A camada galvanizada tem forte adesão e não é propensa a descascar ou cair durante o transporte e dobra.

Excelente desempenho de custos, fornecimento estável

Há uma oferta abundante de matérias-primas de chapa galvanizada, com um preço unitário mais baixo em comparação com o aço galvanizado por imersão a quente em forma de C, ciclo de entrega curto e vantagens de custo significativas para compras de fábricas em grande escala e projetos fotovoltaicos.

Versátil e altamente adaptável a vários cenários

Adequado para edifícios de fábricas, sistemas fotovoltaicos, galpões de criação, instalações de armazenamento, suportes de tubulações municipais, etc. Um tipo de perfil pode atender às necessidades de vários setores.

Especificações técnicas gerais

(1) Modelo de seção transversal padrão (notação padrão da indústria: C × Altura × Largura × Flange × Espessura)

Modelos convencionais convencionais: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300. Exemplo completo de tamanho de seção transversal (C100 × 50 × 20):

Altura da rede H: 80 - 300mm

Largura do flange B: 40 - 80 mm

Flange interno C: 15 - 30mm (para modelos reforçados é possível 35mm)

(2) Especificações de espessura

Espessura da parede convencional: 1,2 mm, 1,5 mm, 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm, 2,75 mm, 3,0 mm. Os suportes do painel solar geralmente usam 1,5–2,0 mm; As treliças de telhado de grande vão em fábricas geralmente usam 2,0–3,0 mm.

(3) Padrões de comprimento

Comprimentos fixos padrão: 6m, 9m, 12m

Comprimentos personalizados: 0,5 – 12m, qualquer corte é permitido. Peças extralongas precisam ser unidas em seções.

(4) Parâmetros técnicos da camada de galvanização

Peso da camada de zinco de galvanização: 80g/㎡, 100g/㎡, 120g/㎡, 140g/㎡, 180g/㎡

Classificação de uso ambiental:

Fábrica seca interna: 80–100g/㎡

Fábrica ao ar livre, painéis solares comuns: 120–140g/㎡

Alta umidade costeira, área de fábrica de produtos químicos: 180g/㎡ com chapa galvanizada espessada

(5) Padrões de materiais

Marca de material base: DX51D+Z, DX52D+Z (chapa de aço galvanizada de padrão nacional)

Propriedades mecânicas: Resistência ao escoamento acima de 235MPa, alongamento atende aos padrões, conformação por flexão a frio sem rachaduras

Padrões de execução:

GB/T 2518 Placa de aço galvanizada por imersão a quente contínua e tira de aço

GB/T 6728 Condições técnicas de aço formadas a frio

(6) Parâmetros de correspondência de processo

Perfuração: Furos de instalação circulares pré-perfurados, furos de ajuste em forma de tira longa, espaçamento de furos personalizado de acordo com desenhos;

Tratamento de reforço: Para modelos de alta carga, a nervura de reforço central pode ser prensada para aumentar a capacidade de resistência à flexão;

Corte: Ambas as extremidades rebarbadas, aresta de corte plana, sem rachaduras no flange;

Padrões de tolerância: Tolerância de tamanho transversal ±0,5 mm, tolerância de comprimento ±3mm/6m.

(7) Referência de compatibilidade de carga

Material fino de 1,2–1,8 mm: pequenas vigas de suporte de parede, divisórias internas, pequenos suportes de painel solar;

Material de espessura média de 2,0–2,5 mm: Treliças regulares de telhado / parede de fábrica, vigas principais de painel solar distribuídas;

Material com 2,75–3,0 mm de espessura: edifícios de fábricas de grande vão, treliças de telhado em áreas com neve, suportes de painéis solares para serviços pesados.
